基于爱普特全国产MCU的TWS耳机充电仓拆机报告

TWS耳机是指真正无线立体声耳机,它可以摈弃耳机线材缠绕的烦恼,同时通过双耳立体声来提升音质效果,改善通话质量。另外TWS耳机还具备小巧,便捷,可随时充电等优势,逐步取代传统耳机的市占率。


今天我们拿到了一款某知名品牌的TWS耳机充电仓。据悉,这款TWS耳机充电仓具有白色与蓝色两种外观颜色,采用浅入耳设计,配备3种尺寸液态硅胶耳塞,单耳重量仅4.7g,10mm单元搭配高灵敏复合振膜。整机续航可高达24小时。

现在,我们就对这款TWS耳机充电仓进行拆解吧!


充电仓外观

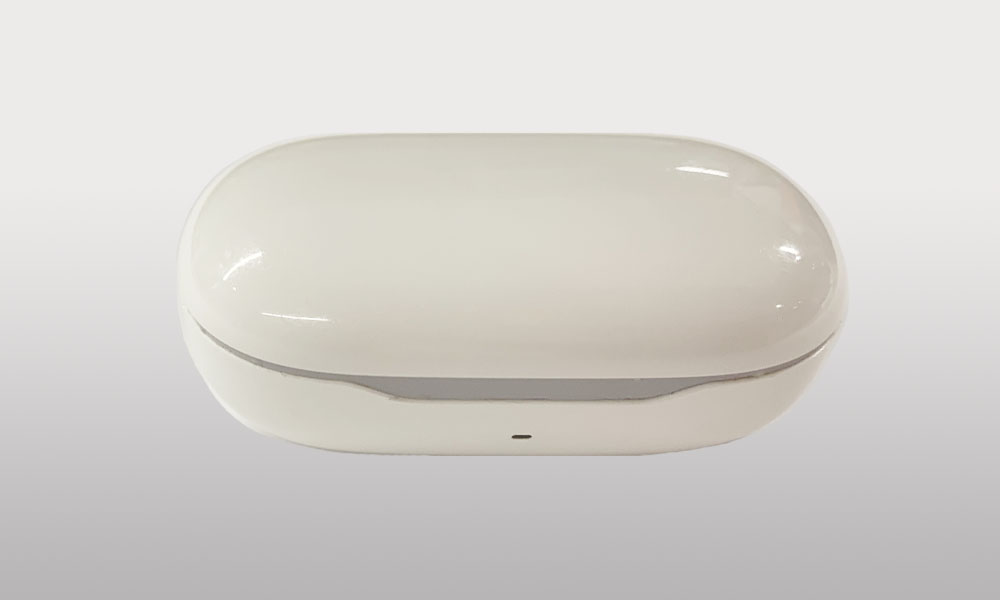

这款TWS耳机充电仓采用的是圆角方形设计,此款为白色,质感光滑透亮。耳机整体外观小巧,质量轻,非常便于携带。充电仓正面有一个指示灯。

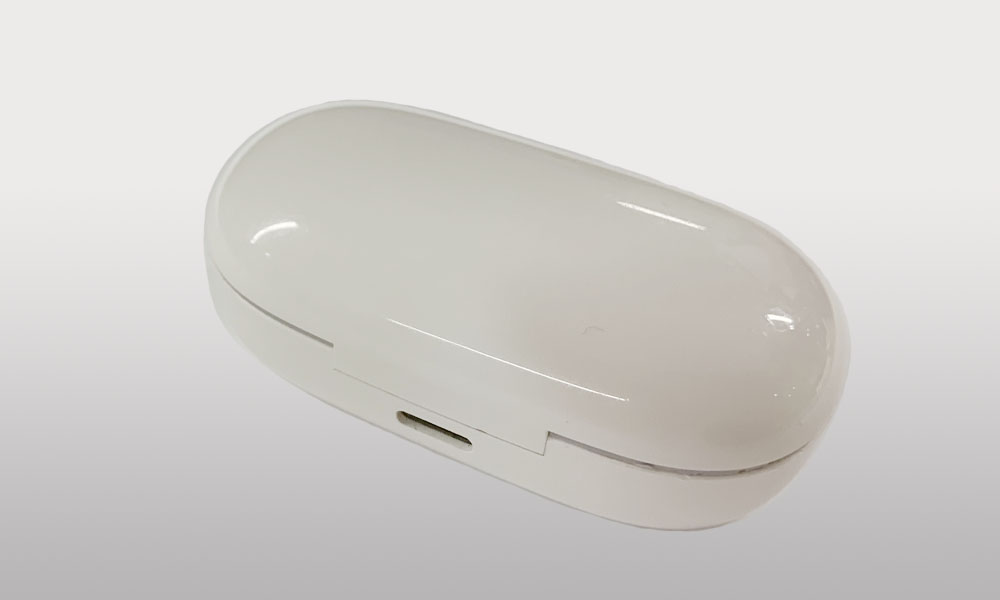

充电仓后面配备了Type-C充电接口。

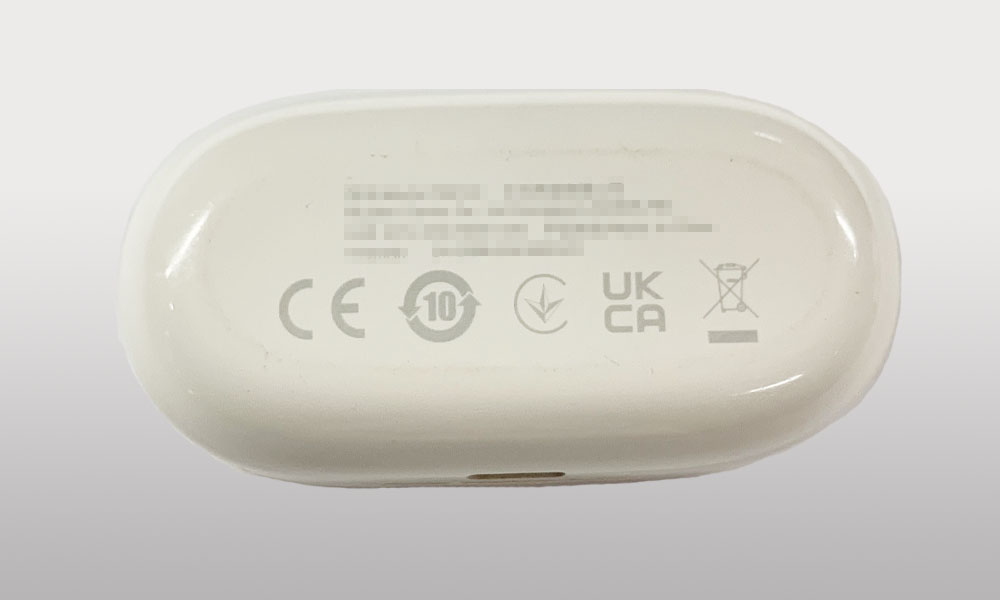

充电仓底部是相关生产参数和制造信息。


打开充电仓盖,指示灯显示绿色。坐舱内部结构,也是光滑的两面,可有效保护耳机,减少磨损。


充电仓拆解

前面我们已经详细了解了这款TWS耳机充电仓的外观设计,下面我们拆解看看充电仓的内部结构和配置。

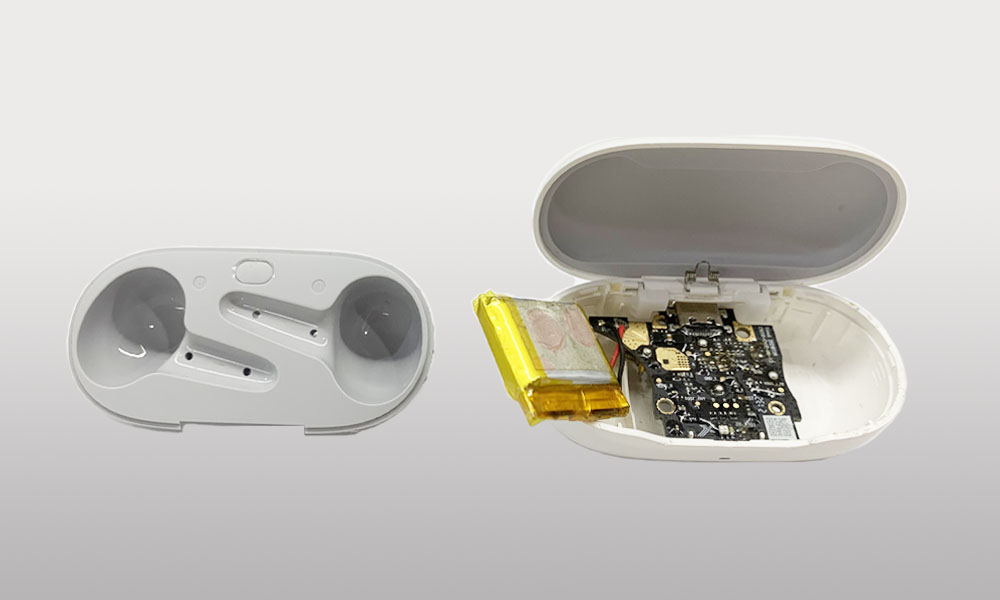

打开翻盖,拆解座舱,里面是座舱连接壳、电路板和电池。

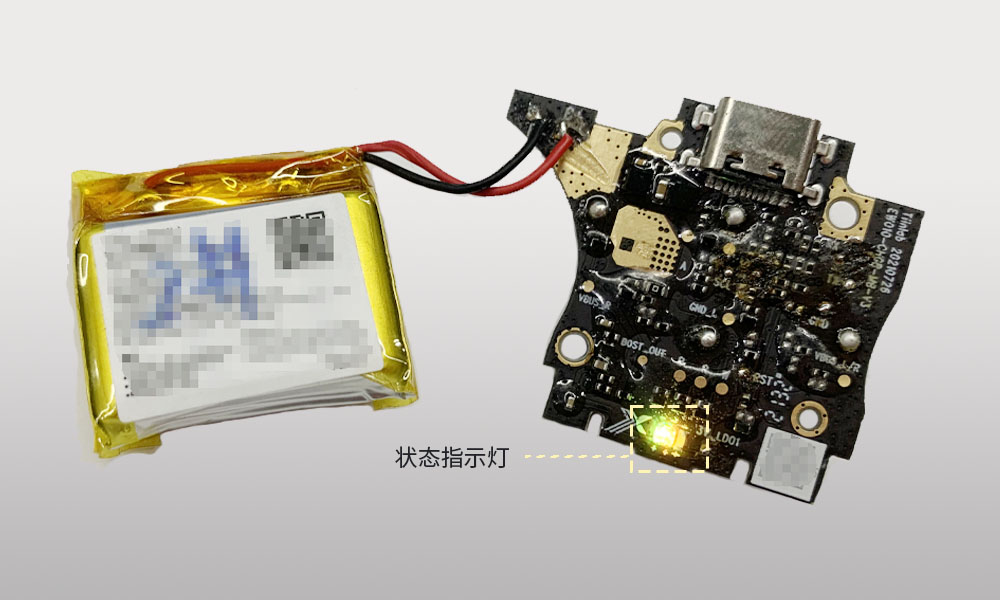

此处是一个状态指示灯。当正在充电且电量≥90%时,绿灯常亮,否则黄灯常亮;电量≥60%时,开盖绿灯亮10S后熄灭;电量处于20%-60%时,开盖黄灯亮10S后熄灭;电量<20%时,开盖红灯亮10S后熄灭。

此外,充电仓电量耗尽,指示灯不亮;拔掉充电器的同时,指示灯也会熄灭。

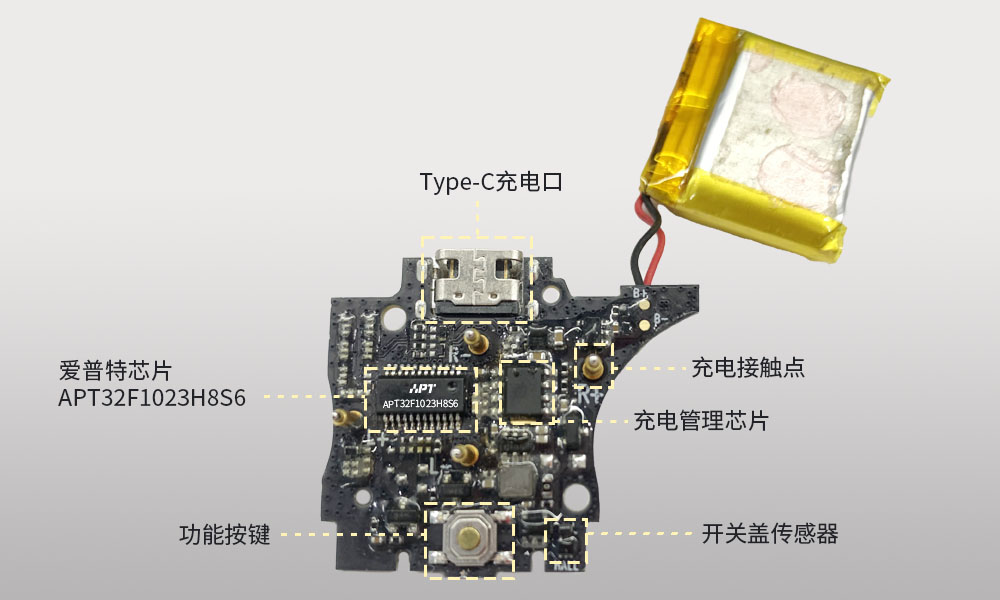

主控板对应的区块如上,分别有Type-C充电口、充电接触点、充电管理芯片、开关盖传感器、功能按键等。

      · Type-C充电口:通过连接数据线,实现外接电源为充电仓充电

      · 充电接触点:一共有4个,分别对应左右耳塞,关盖后充电仓自动为耳机充电;

      · 开关盖传感器:在首次打开充电仓的时候,手机将自动弹窗并进入蓝牙配对状态,首次配对成功后,再次使用时,开盖即连;

      · 功能按键:耳机在充电仓内,按键2S进入配对状态;按键10S进入恢复出厂设置;

      · 主控芯片:使用的是爱普特微电子的APT32F1023H8S6。此款芯片是基于全国产RISC CPU内核开发的32位高性能单片机。


APT32F1023芯片特性如下:

·48MHz内振

速度快方便实施QI-EPP协议

·所有端口可做双边沿触发外中断

端口任选作为解码端口

·Flash空间64K,Ram空间4K

大空间,可以实现兼容多种私有协议

·3组互补带死区16位PWM

驱动线圈充电

互补可以实现半桥或者全桥方式调节能量

死区可以实现保护MOS,同时调节能量

可以实现多线圈3个设备同时充电

·2组互补16位PWM

实现EPP协议,实现供电线圈对受电线圈移频方式通信

实现呼吸灯

·2个基础BT定时器

BT0用于电流和电压解码,并且滤掉杂波

BT1用于配合ETCB实现移频通信

·ETCB联动模块

可以实现多路ADC一齐转换同时读出数据

实现移频通信或其他不占用中断资源的应用

·17个触摸引脚

·适合车载无线充触碰卡扣开或锁,或者其他功能

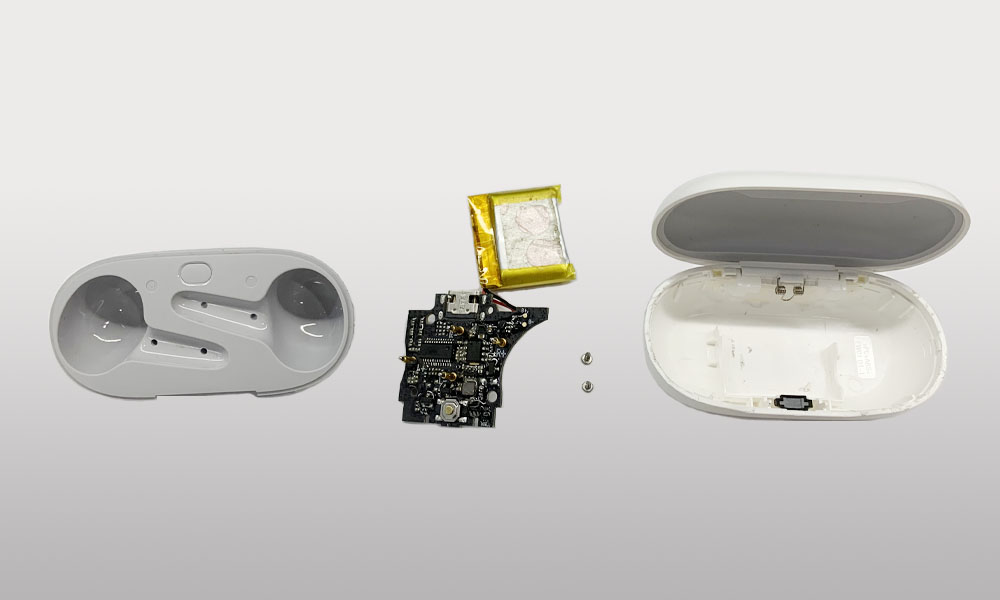

充电仓拆解全家福

总结

通过拆解这款TWS耳机充电仓可看到,产品的主控芯片采用的是全国产32位MCU领军企业爱普特的全国产高可靠性32位MCU—APT32F1023H8S6。这是爱普特基于国产RISC核架构和其自研的微处理器IP库研发设计的,采用工业级标准设计,主频最高可达48MHz,拥有丰富外设接口,支持硬件CRC、独立除法器,支持内部模块互联触发,搭载增强型PWM,12位高精度的ADC,带有Touch功能,并通过CS 10V A级测试。此外,APT32F102系列芯片还具有超高可靠性,经过严苛的产品测试验证和工业级的可靠性测试,以确保产品的高品质交付。目前APT32F102X系列产品除了TWS耳机仓外,还广泛应用于工业控制,触控家电,消费电子设备,可穿戴设备等领域。
