高转速 精准恒温的爱普特高速吹风机MCU方案


吹风机是居家必备的小电器之一。目前市场上有高速吹风机跟普通吹风机两种,本质区别就是干发速度及护发效果。高速吹风机较普通吹风机,吹干头发效率可提升三倍以上。同时高速吹风机采用高速无刷马达,靠高速转动的风扇叶片所产生的风把头发上的水分吹走,改变了普通吹风机靠发热片高温烘干头发水分的模式,极大减少了对头发和头皮的伤害,实现温和护发效果。

爱普特推出的基于自研的全国产RISC核32位MCU—APT32F171芯片的高速吹风机方案以其高转速、精准恒温、高性能低成本、高可靠性等优点,深受客户认可,已在多家知名品牌客户中量产出货。


    方案特点

· 采用专业的直流无刷电机,速度高达10万+转
· 无刷电机结构紧凑,体积小,重量轻,使得风筒整体体积更小,便于携带
· 无刷电机噪音低,功率大,采用气压倍增技术,体验感舒适
· 无刷电机寿命长,导电性强
· 电压范围:AC160V~220V,功率范围:50W~150W
· 闭环方式:速度闭环 功率闭环
· 控制方式:双电阻无感FOC控制
· 功率闭环:波动小于0.5%(50W~150W)
· 速度闭环:波动小于0.4% 10000+RPM
· 电机从静止到最高转速只需0.5s,启动平稳不抖动
· 精准恒温控制
· 硬件PID温度控制,可实现300次/s温度检测,温度控制精度小于1°
· 通过匹配吸入功率,实时检测电机运行状态,实现堵风口精确报警
· 过欠压保护,过流保护,堵转保护,缺相保护,功率保护,启动保护

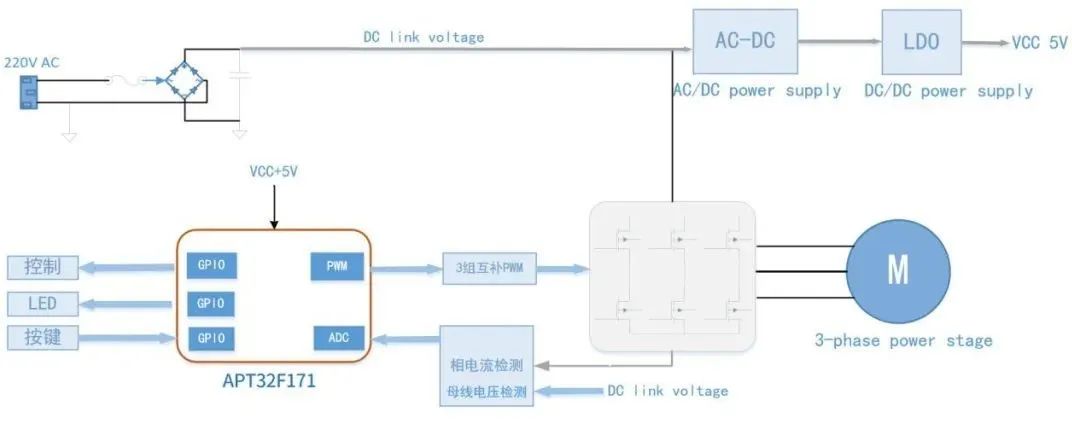

功能框图

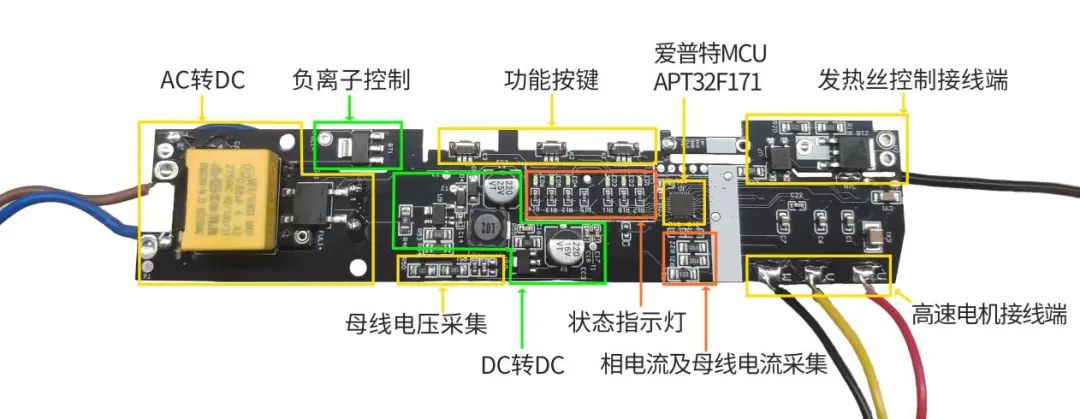

电路板示意图

该高速吹风机方案中主控芯片使用的APT32F171X系列是爱普特基于国产RISC核架构和自研的IP库研发设计的全国产MCU,具有加强的模拟性能,内嵌多达6个独立模拟比较器,2个运算放大器,16路12位高速ADC,支持3组6路互补带死区模式的PWM,最多8个大电流驱动管脚,每个管脚支持灌入最大电流为120mA,具体芯片特性可见下方。


APT32F171X芯片特性

· 工作电压范围1.8V-5.5V
· 主频最高可达48MHz
· 工控级别温度:-40~85℃
· 片载64K(32Kbytes可选)程序闪存
· 独立2Kbytes数据闪存
· 含8Kbytes SRAM
· 丰富外设接口
· 支持硬件CRC,独立除法器
· 支持低电压检测
· 支持内部模块互联触发
· 搭载增强型定时器
· 每个TIMER支持4路PWM输出功能
· 支持3组6路互补带死区模式的PWM输出
· 3个16位同步定时器
· 12位高精度的ADC
· 支持内部/外部VREF输入等功能
· 最多8个大电流驱动管脚
· 多达30个GPIO,均支持外部中断
· 多达6个独立模拟比较器,2个运算放大器


APT32F171X系列芯片性能优越,具备高可靠性、高集成、低功耗、易开发和价格优惠等优势,除了高速吹风机应用,还可广泛应用于家电设备、工业设备、逆变等市场领域。


如需了解更多方案详情或产品信息,可联系爱普特微电子。
