基于爱普特APT32F1023B的高安全性车载逆变器全国产MCU方案

车载逆变器又称电源转换器,是将汽车的12V直流电转换为220V交流电,以便在车内可以为手机、笔记本电脑、游戏机、电动工具等多种电器提供快捷供电。随着汽车电子化程度的不断提高,车载逆变器的市场需求也在稳步增长。

爱普特车载逆变器方案前级由APT32F1023B控制推挽升压,后级基于APT32F1023B全桥逆变。输入电源11-15V、28.5A,可逆变输出为110V-120V 、60HZ、2.6A、300W。还自带2个5V、4.8A USB接口,为电子设备提供了极大的便利。该方案不仅具有高度的稳定性,还有极高的安全性能,能有效地避免电子设备被烧坏。

方案成品板

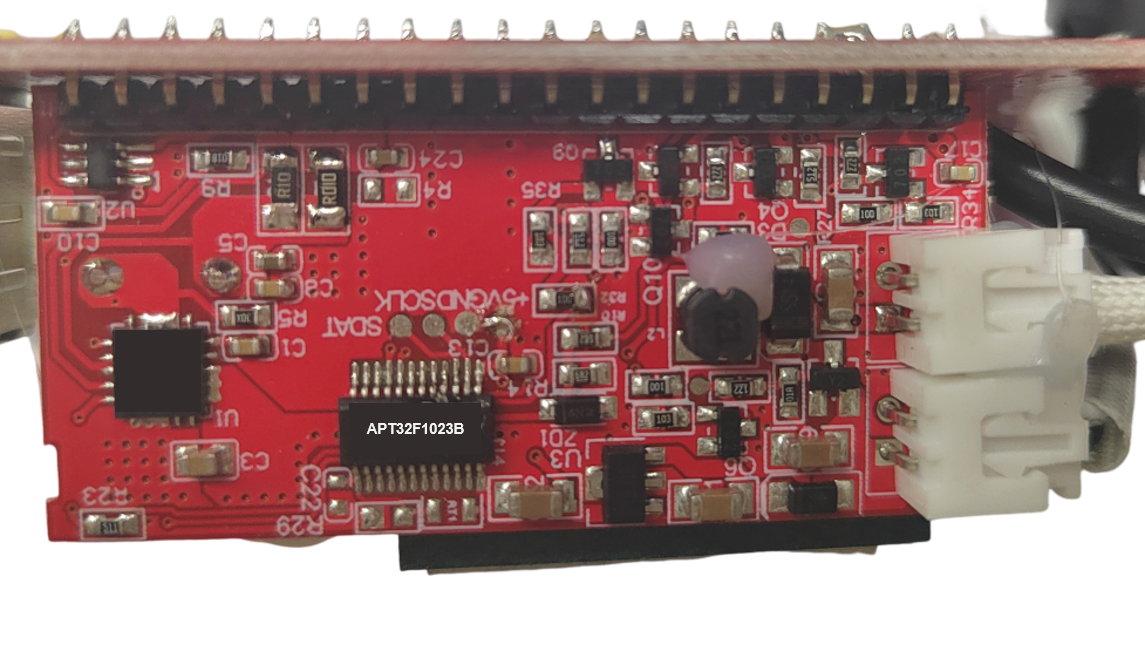

前级模块

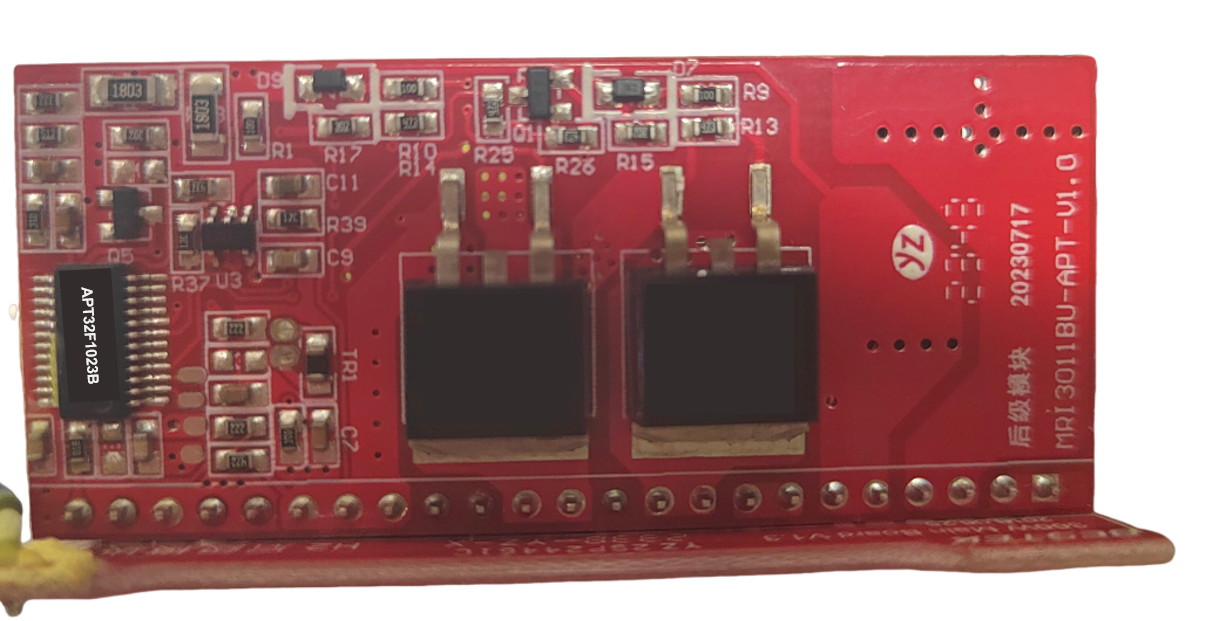

后级模块



方案特性:

● 具备充足的存储器,可进行程序代码和相关数据的存储。

● 具有丰富的PWM资源,如EPT、GPT等模块,可控制输出波形,确保输出的交流电稳定可靠。同时采用温控方式控制散热风扇,有效降低设备运行温度。

● EPT具有硬件紧急模式,EPT具有硬件紧急模式,可选择LVD触发信号源 ,实现PWM输出的保护联动,从而有效防止MOS管损坏,提升设备的安全性,实现PWM输出的保护联动,从而有效防止MOS管损坏,提升设备的安全性。

● 内置多路ADC通道,采用12位模数逐次逼近电路,最大转换速度1MSPS,可用于精准测量电流、电压、温度等关键参数等。

● 配备了多种通信接口:如UART、SPI、I2C等,方便远程监控或与其他设备进行高效通信。

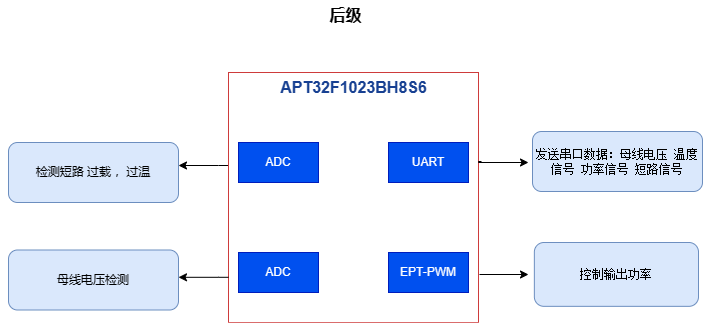

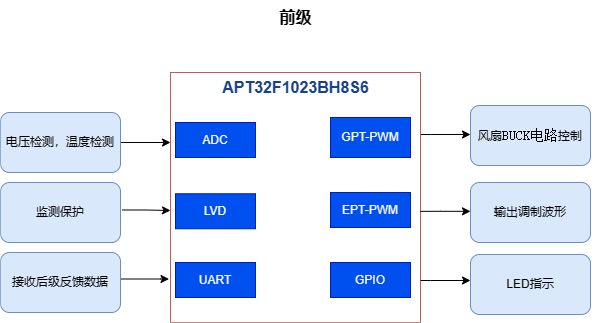

方案框图:



该款车载逆变器方案采用的主控MCU是爱普特APT32F1023B,这是爱普特基于自研IP库及RISC核研发的全国产高可靠32位MCU,搭载增强型PWM、12位高精度ADC,具备宽电压、高信噪比、优异的EFT、CS、ESD性能、触摸检测等功能。


更多APT32F1023B的芯片特性:

● 片载64K程序闪存,独立2Kbytes数据闪存

● 内含4Kbytes SRAM,可用于堆栈,数据存储,代码存储

● 工作温度:40 to 105°C

● 工作电压范围:1.8 to 5.5V

● 最高工作频率:24MHz

● 中断控制器:支持动态配置的可嵌套中断 (NVIC)

● 增强的时钟和功耗控制器(SYSCON)

● 独立看门狗定时器(IWDT)

● 1x16位增强型定时器/计数器(EPT),每个TIMER支持7路PWM输出功能,其中6路可配置为互补带死区

● 1x16位通用定时器/计数器,支持2路PWM输出功能 (GPT)

● 1x16位计数器(COUNTERA),支持自动重载功能以及单次或者循环计数功能(载波发生器)

● 2x16位基本计时TIMER (Basic Timer)

● 1x16位低功耗TIMER(LPT)

● 1x16位RTC

● 1x8位WWDT

● 串行通信接口:1x I2C,3x UART,1/0 x SPI,1 x SIO

● 多达16路的12位ADC,支持内部/外部VREF输入

● 支持96bit UID功能

● 最多支持22个GPIO,所有GPIO均可配置为外部中断

● 支持三种工作模式:RUN,SLEEP,和DEEP-SLEEP模式

● 多达17路的触摸按键控制器

● 4 个大电流驱动管脚(每个管脚支持灌入最大电流为120mA)


APT32F1023B以其优异的性能及卓越的品质保证,获得了广大客户的认可,正广泛应用于工业控制,触控家电,消费电子设备等领域,并成为以上应用市场国产替代和创新产品的更优选择。

如需了解更多产品或方案详情,请联系爱普特微电子。
