爱普特MCU无感三合一马达驱动方案

近年,筋膜枪可谓是火出圈,不仅能放松、解压,甚至还一度被贴上了“运动达人标配”“减肥美腿必备”的“神效”标签。其实筋膜枪就是利用其内部特制的高速电机来带动“枪头”,产生高频的震动作用到肌肉深层,达到减少局部组织张力、缓解疼痛、促进血液循环等作用。目前市场上筋膜枪产品种类繁多,性能参差不齐。其核心差异就在于MCU芯片的功能控制。

今天给大家介绍的是就是采用爱普特APT32F102X系列MCU芯片的无感三合一马达驱动方案,可适用于筋膜枪、吸尘器、按摩头等。

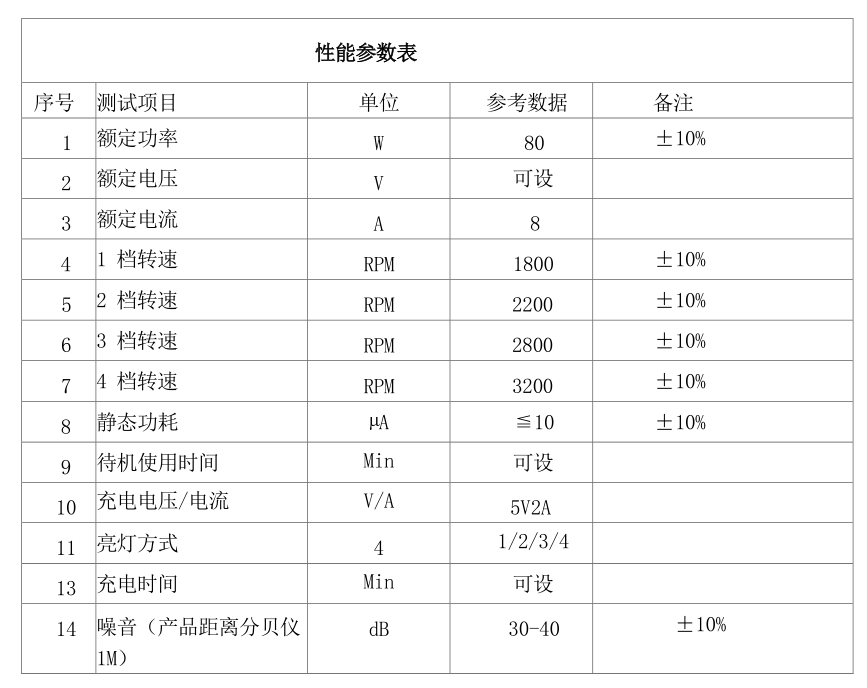

方案特性


这是一个高集成度的三合一无刷电机控制方案,主控IC集成了逻辑控制、电机驱动、电源管理等电机驱动方案。

1.充电路径管理,电机驱动,按键跟 LED 显示控制

2.驱动 DC24无刷电机,可以线性调速

3.三相电机驱动功能及保护(缺相保护、过流保护、欠压保护、堵转保护)

4.输入5V升压充电功能,可通过软件调节充电电流,调节电阻设置电池充饱电压,包含(输入 CV 功能,支持所有 USB 接口充电)

5.系统控制,可定制显示方式和按键控制方式。待机功耗在 10uA 以下

6.吸力更强、噪声更小、适用寿命更长久

7.封装信息:SSOP24 (Flash)

8.运用产品:筋膜枪、吸尘器、按摩头等

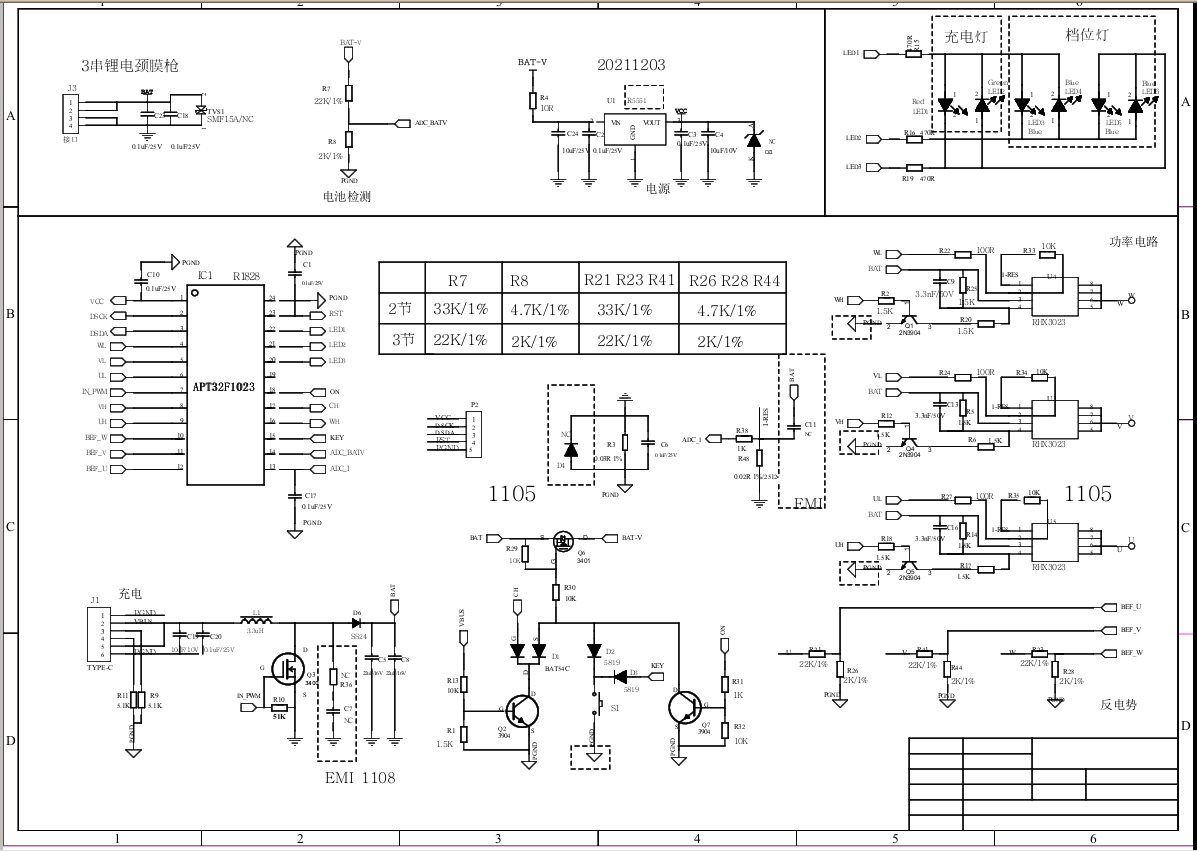

原理图

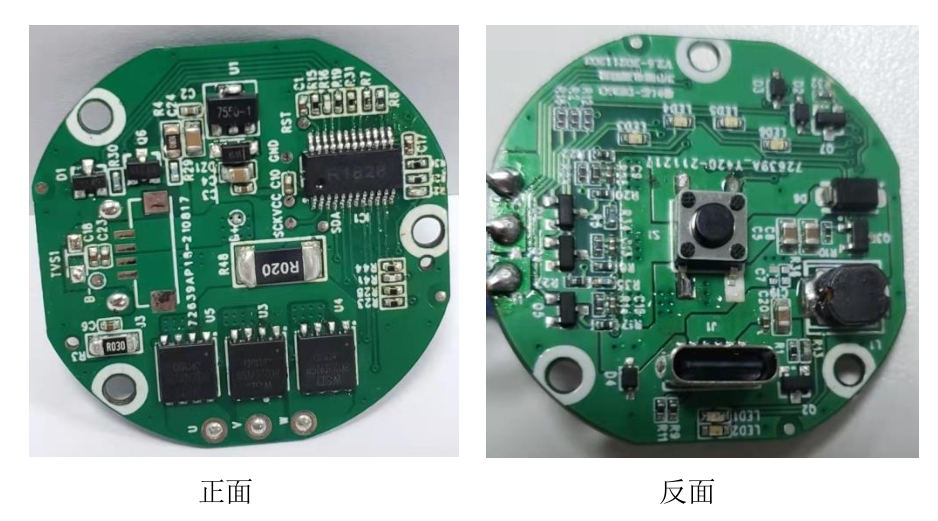

实物图


APT32F102X系列芯片特性


爱普特APT32F102X是基于RISC-V CPU内核开发的32位高性能高可靠性单片机,主频最高可达48MHz,可满足电机应用的要求,在电机控制领域有着广泛的应用。

1.工业级标准设计

2.温度范围–40℃-85℃

3.HTOL通过500Hours@125℃测试

4.工作电压范围1.8V-5.5V

5.宽电压、高信噪比,内置模拟、数字专有滤波电路

6.低骚扰:优异的CE、RE性能

7.高抗干扰:优异的EFT、CS、ESD性能。CS通过10V 0.15~230MHz A级测试,EFT通过±4KV A级测试,ESD通过HBM 4000V,MM200V,CDM500V测试

8.支持硬件CRC

9.内部模块互联触发

10.多达22个GPIO,支持TTL电平输入,均支持外部中断

11.17路touch key,硬件触控,环境自适应,低功耗

12.其中EPT模块支持4路PWM,支持互补带死区模式

13.RTC功能

14.易用的开发工具、图形化调试工具、SDK组件


爱普特是中国专注于研发设计全国产32位微处理器芯片的高新技术企业,全线MCU产品均是基于RISC-V架构内核研发量产。2021年,出货量超过一亿颗,获得众多品牌客户认可,并大量出货。目前APT 32位MCU领域出货量及市场占有率均占领先地位。
