爱普特推出15W无线单线圈单充方案 亦可改造为多线圈方案

手机无线充电是电能传输的一种方式,优点在于非接触、随放随充、操作方便、充电效率高,充电口无磨损。


爱普特推出15W手机无线单线圈单充方案,亦可改造为多线圈单充或多线圈多充。方案中使用的32位MCU,型号系列为APT32F102x。APT32F102x基于平头哥半导体CPU内核,外设资源丰富,可用于开发无线充需求的外设资源:48MHz内振主频,22个I/O,64K-Flash,4K-SRAM,3组互补带死区的16位PWM,多通道一次性采集完成12位ADC,ETCB联动模块。优势资源48MHz内振可以轻松实现QI快充协议编码,PWM通过ETCB联动定时器实施快充协议,3组互补带死区PWM,可以扩展多线圈单充或多线圈三充。


方案特性:

  1. 48MHz主频通过ETCB联动实现QI快充协议,缩短开发时间

  2. APT32F102x可实现单线圈单充、多线圈单充、多线圈三充方案

  3. ADC多路可一次性采集完成,无需切换

  4. 高达64K-Flash存储空间

  5. 充电稳定无断充

  6. 具备过压、欠压、过流、欠流、过温、线圈过压、静态及动态FOD等保护


方案输出兼容:

  1. WPC协议-BPP (5W)

  2. 苹果系(7.5W)

  3. 三星快充-PPEDE (10W)

  4. WPC协议-EPP (15W)

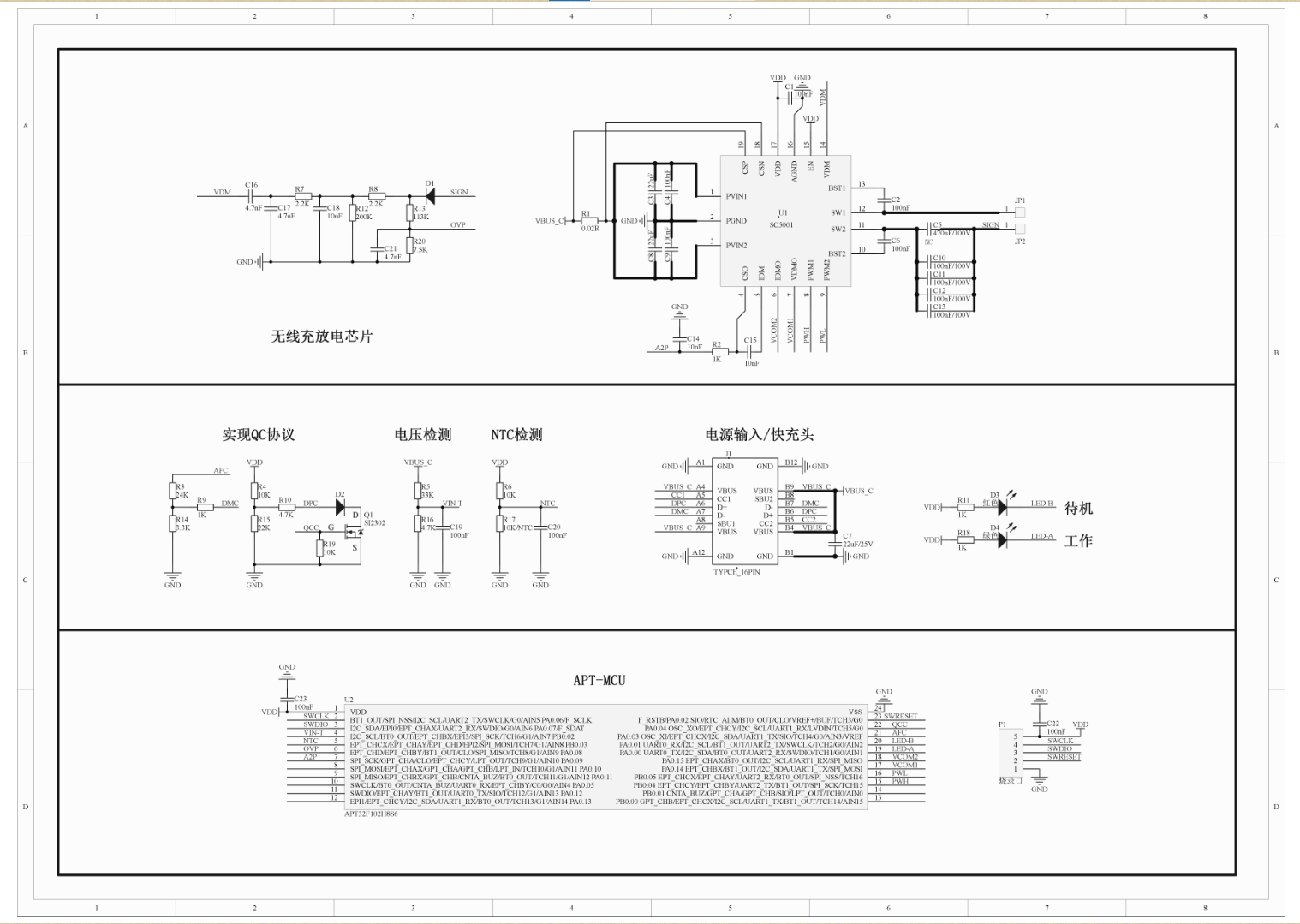

单线圈单充电路图:

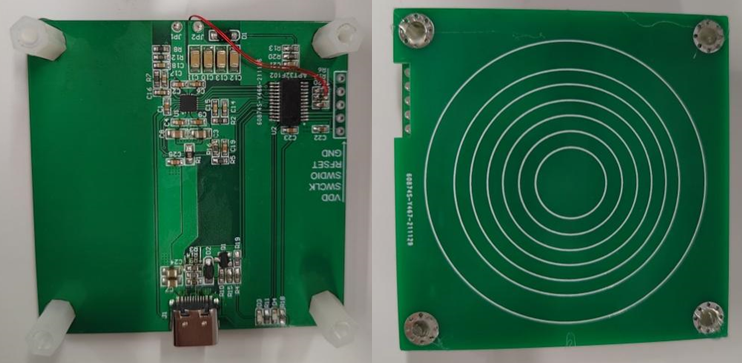

Demo板:



爱普特是中国专注于研发设计全国产32位微处理器芯片的高新技术企业,研发实力雄厚,产品设计能力强。旗下的MCU产品都是基于全国产、自主可控的RISC-V内核研发,通过ISO9001质量体系认证,高性能、高可靠、性能指标达到国际先进水平,同时还可提供开发工具、应用文档、软件驱动库、检测报告等完善的技术支持服务。更多方案详情或产品介绍,可登录http://www.aptchip.com/list_65查看了解。
