浴霸触摸开关面板RISC-V MCU方案


触摸开关是传统机械按键开关的换代产品,具有易清洁维护、智能化、操作方便及美观的优势,目前正广泛应用在家居产品中。


基于爱普特全国产RISC-V 32位MCU—APT32F1031的浴霸触摸开关面板方案,结合了LED数显、触摸按键、定时器以及通信接口等模块,可以高效控制浴室的暖气灯、风扇、照明等设备,实现安心沐浴、智能恒温,久泡不闷。该方案内置了触摸按键模块,拥有丰富的Flash资源,超高灵敏性和可靠性,让用户在享受便捷的同时,也能感受到安全可靠的使用体验。



方案特性:


· 内置触摸控制器,防潮湿安全可靠
· 丰富的通信接口,可实现浴霸与其他智能家居系统互联
· 丰富的Flash资源,不同方案可使用同一套代码统一管理
· 4个120mA灌电流管脚,可直接驱动LED,节约BOM成本

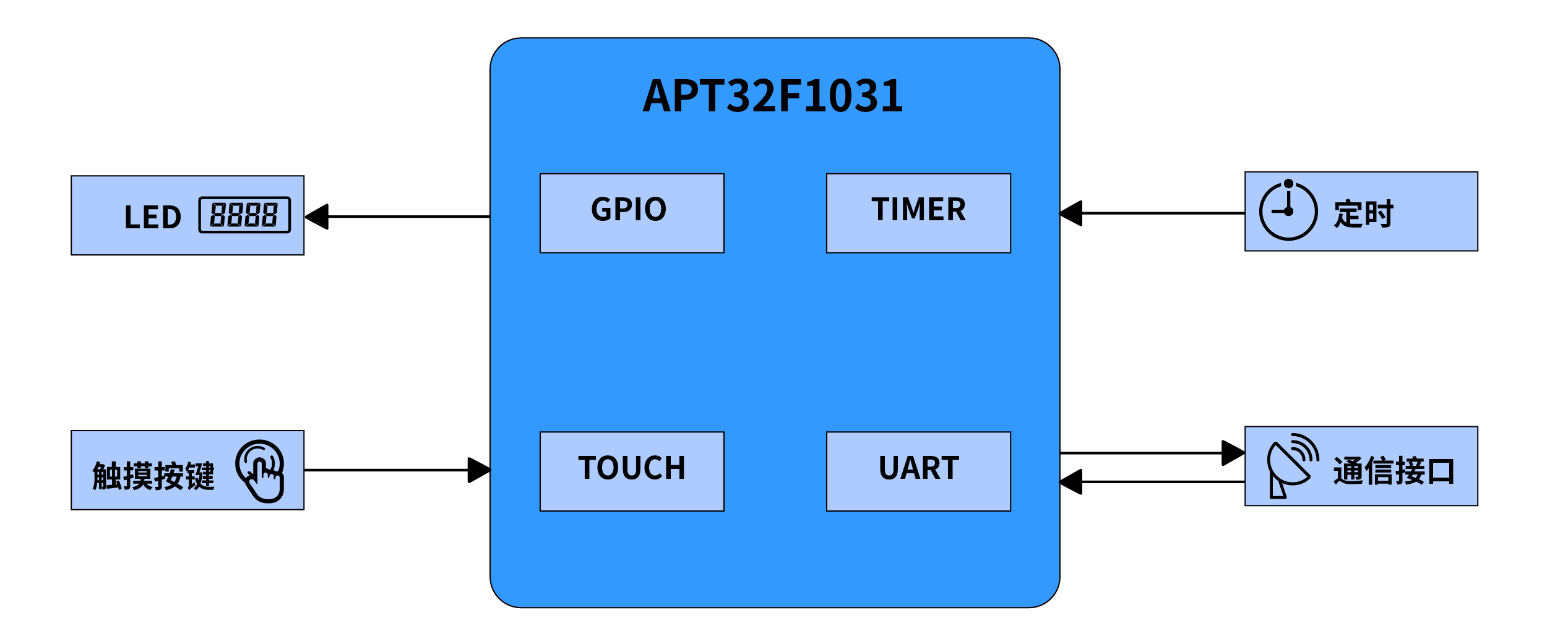

方案框图:

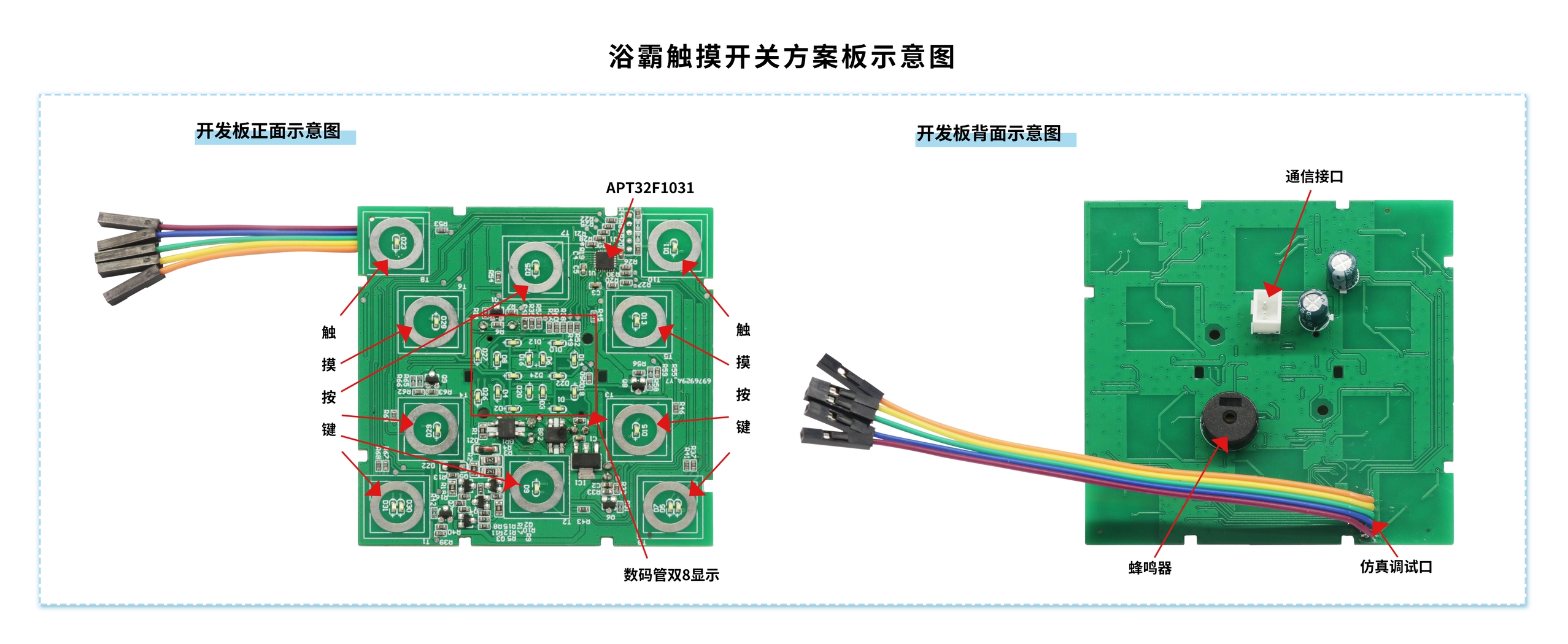

方案开发板:



该款浴霸触摸开关面板方案采用的是爱普特APT32F1031,这是爱普特2023年推出的一款面向通用市场可兼容RV32 EMC指令架构的RISC-V MCU新品,通过设计创新,采用了全新的FLASH架构并提升了模拟性能,从而获得了更高的可靠性等级。APT32F1031搭载最高主频48MHz的32位RISC-V处理器,丰富外设接口可满足高速互联需求,并支持DMA,硬件CRC,独立除法器,内部模块互联触发,增强型定时器,12位高精度的ADC,Touch Sensor等功能。APT32F1031还支持ESD 6KV, EFT 4KV, 并通过CS 10V A级测试,确保可在各种复杂环境下的稳定运行。


更多APT32F1031芯片性能:


系统与内核

· RISC-V 32位CPU核
· 16个32位通用寄存器
· 高效的2级执行流水线
· 32位x32位的硬件整形乘法阵列
· SWD调试接口


存储器

· 片载80Kbytes 程序闪存,独立3Kbytes数据闪存
· 内含8Kbytes SRAM,可用于堆栈、数据存储、代码存储


模拟外设与触摸

· 多达24路的12位ADC,支持内部/外部VREF输入
· 多达25路的触摸按键控制器


通讯接口与IO

· 串行通信接口:1xI2C,3xUART,1xUSART,1xSPI,1xSIO
· 最多支持30个GPIO,所有GPIO均可配置为外部中断
· 4个大电流驱动管脚(每个管脚支持灌入最大电流为120mA)


电源时钟

· 工作温度:-40℃~105℃
· 工作电压范围:1.8V~5.5V
· 最高工作频率:48MHz
· RISC-V CLIC中断控制器:支持动态配置的可嵌套中断
· 增强的时钟和功耗控制器(SYSCON)


定时器

· 独立看门狗定时器(IWDT)
· 窗口看门狗定时器(WWDT)
· 1x16位增强型定时器(EPT),支持7路PWM输出功能,其中6路可配置为互补带死区
· 1x 16位通用定时器(GPT),支持2路PWM输出功能
· 1x 16位计数器(COUNTERA)
· 4x 16位基本定时器 (BT)
· 1x 16位低功耗定时器(LPT)
· 1x 16位实时时钟定时器(RTC)


DMA与ETCB

· 1 x 6ch 直接存储器访问控制器  (DMA)
· 支持ETCB事件联动


APT32F1031具备出色的产品性能和稳定的产品品质,同时实现了优化的成本控制,不仅适用于浴霸触摸开关面板应用,还可广泛适用于工业控制、触控家电、消费电子以及可穿戴设备等领域。


如需了解更多方案详情或获取样品、开发板,可联系爱普特微电子。
