基于APT32F1104的电热床垫/电热毯全国产MCU方案 资源丰富 成本更低


据天气预报,近期全国将迎来大范围降温。电热床垫/电热毯作为一种方便实用、安全性高、价格实惠的取暖设备,在这个时候就显得极其重要,可以让用户在寒冷的冬夜享受到温暖的睡眠。


爱普特已量产的电热床垫/电热毯方案,内置了LED、DROM、GPIO、ADC、PWM模块;控制板电路简单,元器件少,可最大限度降低成本,提高方案可靠性;适用于秋冬季暖床、保温、医院护理等场景。



方案特性:


内置LED驱动模块,节省成本
内置DROM模块可以实现掉电记忆,可节省EEROM模块,从而节省成本
内置12位逐次逼近ADC,最大转换速度1MSPS,准确采集温度数据
PWM精准控制加热,25-50℃温度范围可调整
丰富的Flash资源,不同方案可使用同一套代码统一管理
丰富的通信接口UART、SPI、 I2C;方便扩展与其他设备系统互联

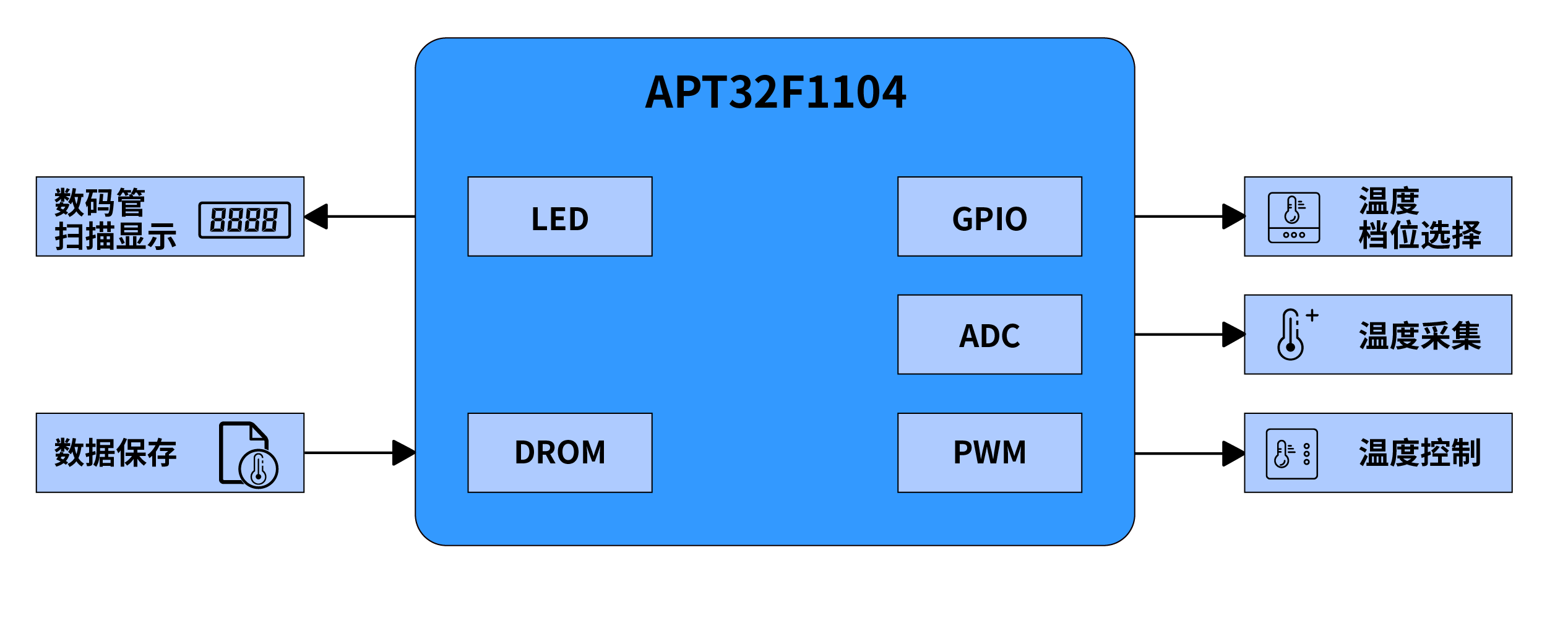

方案框图:

电热床垫/电热毯方案中的主控MCU采用的是爱普特全国产RISC核MCU APT32F1104。APT32F1104内置多路通用及增强型定时器,可实现灵活的 PWM 输出,10x8点的LED自动扫描控制器模块,用于控制共阴LED数码管,内嵌支持19个通道的12位ADC最大转换速度1MSPS,内置数据闪存2K。还支持模拟比较器CMP/DMA/RTC/LCD/Touch等功能。


APT32F1104芯片更多特性:


片载64(32)KBytes程序闪存,2Kbytes数据闪存
内含8KBytes SRAM,可用于堆栈,数据存储,代码存储
内含256Bytes 不掉电SRAM,可用于在超低功耗运行时保存CPU现场、用户数据。
工作温度:− 40 to 105°C
工作电压范围:1.8 to 5.5V
最高工作频率:48MHz
中断控制器:支持动态配置的可嵌套中断 (NVIC)
增强的时钟和功耗控制器(SYSCON)
4通道直接存储器访问控制器(DMA)
硬件除法器 (HWDIV)
CRC控制器 (CRC)
灵活的事件触发选择控制器 (ETCB)
1 x 24位内核定时器(CORET)
1 x 独立看门狗定时器(IWDT)
1 x 窗口看门狗定时器(WWDT)
1 ×16位增强型定时器/计数器,每个TIMER支持7路PWM输出功能,支持互补带死区模式 (EPT0)
1 ×24位2路同步定时器/计数器,支持PWM功能 (GPTA0)
1 ×16位2路同步定时器/计数器,支持PWM功能 (GPTA1)
2 ×16位3路同步定时器/计数器,支持PWM功能,支持互补带死区模式(GPTB0~GPTB1)
1 x 16位计数器(COUNTERA),支持自动重载功能以及单次或者循环计数功能(载波发生器)
2 x 16位基本计时TIMER (Basic Timer)
1 x 16位低功耗TIMER(LPT)
1 x 16位RTC
串行通信接口:1 × I2C,3 x UART,1 x USART,1 x SPI,1 x SIO
多达19路的12位ADC,支持外部AVREF输入
10 个大电流驱动管脚(每个管脚支持灌入最大电流为120mA)
支持8COM x 26SEG或者4COM x 30SEG LCD驱动,Cap-bias与R-bias模式可选
支持2个独立模拟比较器
支持内部参考电压源1.0V和内部固定电压源2.048V/4.096V
支持96bit UID
最大支持44PIO,所有GPIO均可配置为外部中断
支持RUN,SLEEP,SNOOZE,DEEP-SLEEP和SHUTDOWN模式


APT32F1104是基于爱普特微电子自研的微处理器IP库研发量产,且该IP库已经过上亿颗芯片量产验证,成熟可靠,因此在性能及成本上做到了更优平衡。APT32F1104还配套了完整的开发套件,如数据手册、软件驱动库、易用的开发工具、图形化调试工具、SDK组件等,帮助客户快速上手,缩短研发时间,加速产品落地。


爱普特电热床垫/电热毯全国产MCU方案已量产出货,如需了解更多方案详情或芯片数据资料,请联系爱普特微电子。
