在调试的过程中，时常需要查看寄存器值，以确认配置是否正常写入或者手动修改某些位。

支持的交互方式列举如下。

1、通过svc文件。将芯片对应的svc文件加入到工程（部分驱动库已经包含在chip目录下）。

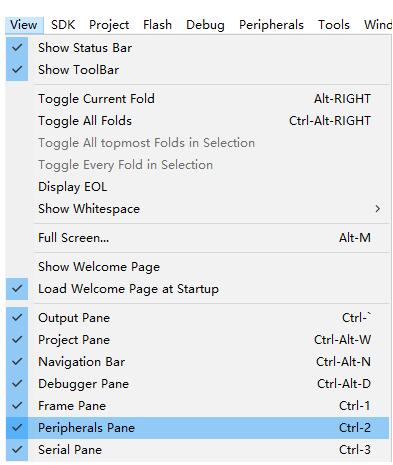

● 打开Peripherals Pane的视图

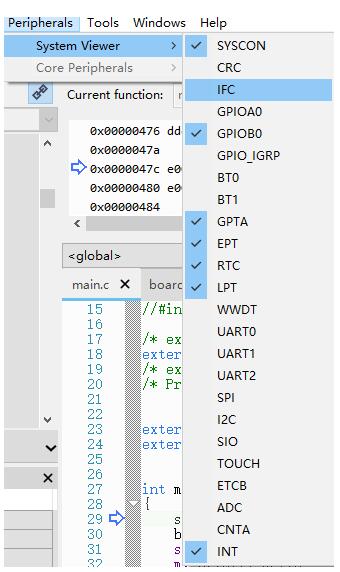

● 进入调试界面，选择要查看的外设。toggle点击可以取消查看。

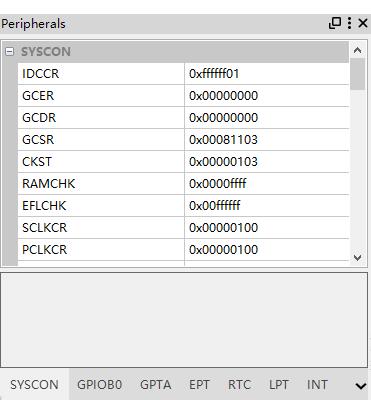

● 调试界面可以看到对应外设的寄存器内容

2、通过Frame Pane中的Memory tab。如果您手中暂时没有svc文件，也可以通过查看memory区内容获得寄存器状态。

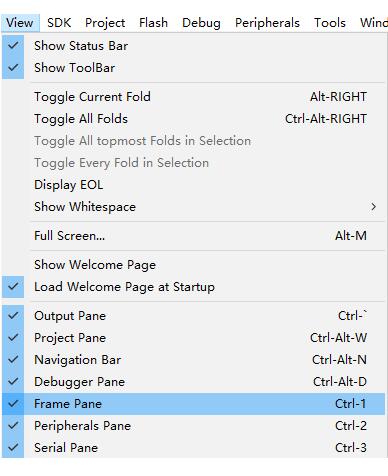

● 确保Frame Pane处于打开状态。

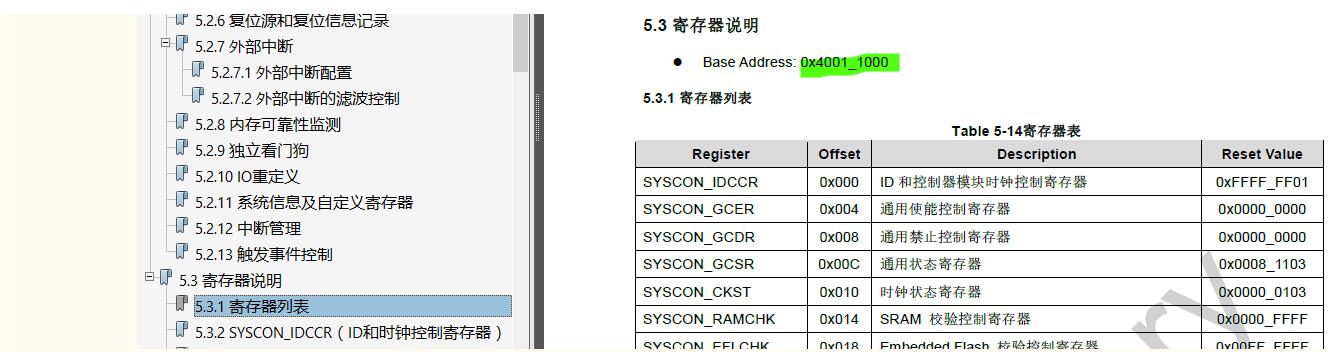

● 对照芯片使用手册，查询外设基地址。

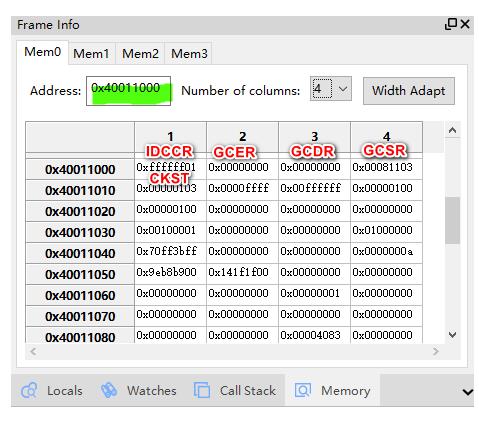

● 定位Memory地址。如下图。寄存器地址为基址+Offset值。

如果代码要用math库中的函数，需要做

1、文件中 #include

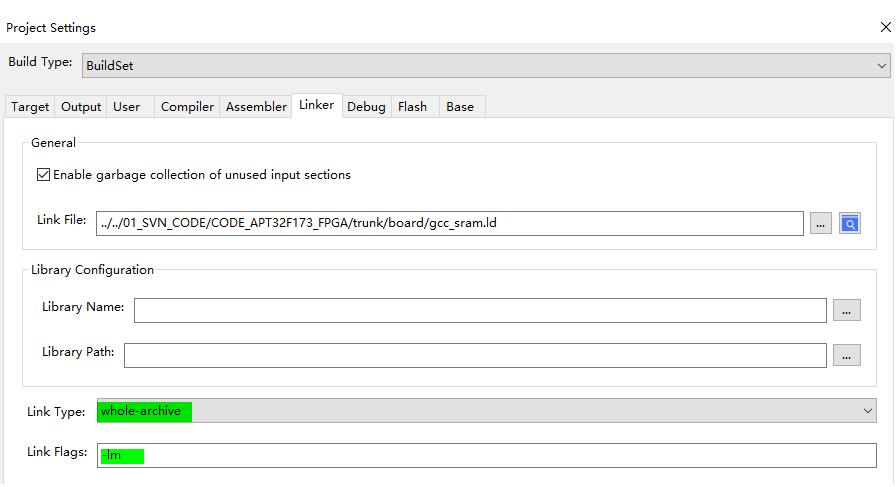

2、修改link tab的内容。将连接类型改成whole-archive，并在link flags中增加 -lm，如下图所示：

如果不小心关闭了一些显示窗口，比如调试时的汇编窗口、Frame Info窗口、Debugger窗口……，找不到恢复地方可以使用一键恢复默认显示。

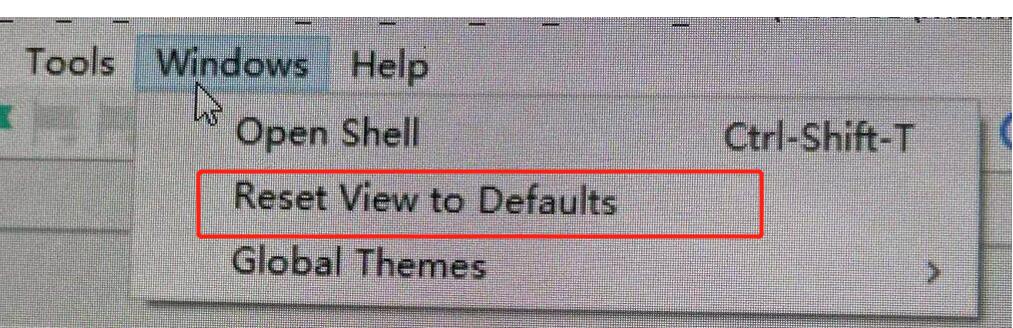

1.点击菜单栏中的“Windows”，再点击“Reset View to Defaults”

如何实现变量的绝对定位

CDK编译环境使用了GNU C Complier，简称GCC。GCC使用ld脚本对代码对象进行链接，将多个输入文件整合成一个输出文件。

在一些特殊的场合，我们需要对代码中的一些内容实现精确的定位。

这里我们分两个方面来介绍，分别是变量的绝对定位和函数（代码段）的绝对定位。

假设要实现将wData[] 放到程序存储区 0x9000的位置。需要做以下两个操作

1. 首先在代码文件中，将变量归入某个section，这个例子里是FlashData段。

__attribute__((section(".FlashData"))) const uint32_t wData[] = {0x1, 0x2}; //在这种绝对定位的情况下，关键字 const 不是必须的。

< /FONT >

增加以下内容，将FlashData段起始地址定位在0x9000。

.FlashData 0x9000:
{
. = ALIGN(0x4) ;
*(.FlashData)
*(.FlashData.*)
} > ROM

再重新编译，就可以在map文件上看到：

有时候，会希望有一些代码可以快速取址并运行。其中一个实现的方法是把函数定位到RAM区。

假设要实现将function() 放到RAM。需要做以下两个操作：

1. 首先在代码文件中，将函数归入某个section，这个例子里是codeinram段。

__attribute__((section(".codeinram"))) void function1(void);

2.  其次，要对ld文件进行修改。

1、如果拿到的库程序第一次编译报错，错误提示如下：

这是因为库发布时带了一些编译选项，点击CDK“清除”快捷按钮清除一下工程，再重新编译即可。

1、芯片放在烧录器上烧写时需关注芯片放置的位置，有没有放反等等。

2、芯片在板烧写时，需要注意

● 烧写需要用到的5个信号（VDD，VSS，SWD，SWCLK，RST）有没有都连到烧写器上

● VDD和VSS之间的电容有没有超过100uF，超过的话可能需要在烧录器这边的VDD和VSS之间并个小电容（如500ohm）来对板子上的大电容进行放电

● SWD，SWCLK和RST线的路径上有没有串电阻或并电容，这些都会影响烧写时序。电路设计时要尽量避免这样的电路。  如果应用上不得不有这些阻容，电容<101pF，电阻<1Kohm

1、 可能的原因是没有选择正确的下载文件，或者下载文件的长度为0。

当遇到CDK环境下可以烧录代码，但是拿到烧录器上反而提示烧录失败的现象时，请检查：

ihex文件的大小是不是超过了芯片的最大DROM size？

如果超过了，再检查ld文件，是不是出现了段定义错误？如下面ROM段的LENGTH。

MEMORY

{

ROM(RX)   : ORIGIN = 0x00000000,  LENGTH = 64K

RAM(RWX)  : ORIGIN = 0x20000000,  LENGTH = 4K

}
