芯片简介

爱普特微电子推出的基于平头哥半导体(T-HEAD Semiconductor) CPU内核开发的32位高性能低成本单片机，工作电压范围1.8V-5.5V，主频最高可达48MHz，片载64K(32Kbytes可选)程序闪存，独立2Kbytes数据闪存，含8Kbytes SRAM，丰富外设接口，支持硬件CRC，独立除法器，支持低电压检测，支持内部模块互联触发，搭载增强型PWM，搭载大电流IO，12位高精度的ADC，6个比较器，2个运算放大器。APT32系列芯片，具备宽电压、高信噪比，优异的EFT、CS、ESD性能，CS通过10V 0.15~230MHz A级测试，EFT通过±4KV A级测试，ESD通过HBM 4000V，MM200V，CDM500V测试。 以上这些特性使该系列单片机可以广泛地适用于各种应用，除电饭煲、洗衣机、电冰箱、电高压锅、破壁机、暖风机等家电的触控控制面板外，还可以应用到电机的驱动控制，如高速风筒、筋膜枪、吸尘器、电动工具等。

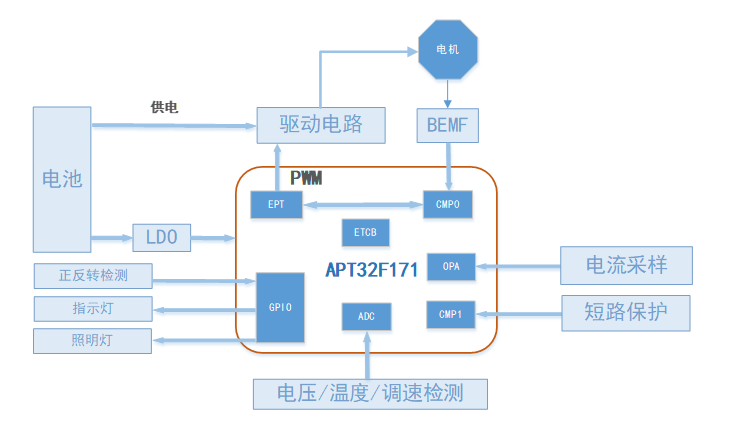

方案框图

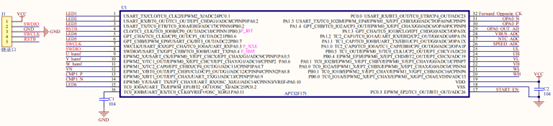

电路图

MCU使用资源

• GPIO：正反转检测，指示灯、照明灯控制
• EPT：输出3组互补PWM
• ADC：电池温度检测、电压检测、调速器检测
• CMP：反电动势过零检测、短路保护
• OPAMP：电流采样
• ETCB：配置模块间互联触发
• BTO：基本计数器，换向角度计算
• BT1：基本计数器，系统时基
• CORET：系统定时器，转速计算

方案特点

• 芯片内置12位逐次逼近ADC，最大支持1M转换速度；内置6个比较器、2个运算放大器，可通过比较器触发EPT实现快速软锁止、硬锁止功能，实现限流、过流、短路保护功能
• 电钻方案属于无感BLDC变化负载的应用，通过检测反电动势过零换向
• 匹配无感启动算法，启动稳定
• 转速范围大，响应速度快，转速稳定
• 内置电量检测功能、工作照明功能、电池温度检测功能、正反转切换功能、故障指示功能
• 内置过压保护、欠压保护、过流保护、短路保护、过温保护、堵转保护、缺相保护功能
