芯片简介

爱普特微电子推出的基于平头哥半导体(T-HEAD Semiconductor) CPU内核开发的32位高性能低成本单片机，工作电压范围1.8V-5.5V，主频最高可达48MHz，片载64K(32Kbytes可选)程序闪存，独立2Kbytes数据闪存，含4Kbytes SRAM，丰富外设接口，支持硬件CRC，独立除法器，支持低电压检测，支持内部模块互联触发，搭载增强型PWM，12位高精度的ADC，触摸检测等功能。APT32系列芯片，具备宽电压、高信噪比，优异的EFT、CS、ESD性能，CS通过10V 0.15~230MHz A级测试，EFT通过±4KV A级测试，ESD通过HBM 4000V，MM200V，CDM500V测试。 以上这些特性使该系列单片机可以广泛地适用于各种应用，如电饭煲、洗衣机、电冰箱、电高压锅、破壁机、暖风机等家电的触控控制面板

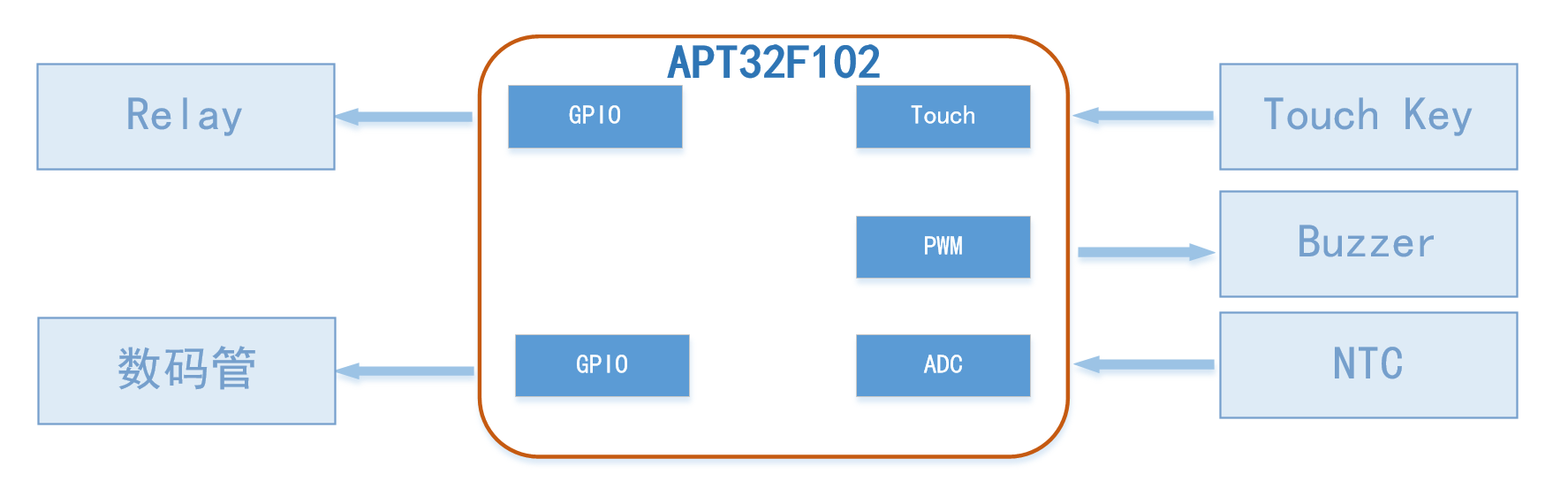

方案框图

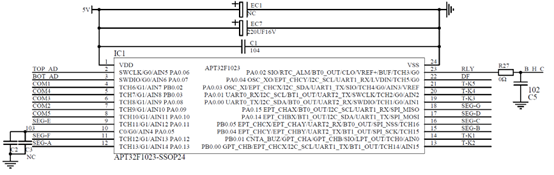

电路图

MCU使用资源

• CounterA定时器：基础定时，用作系统的基础时钟
• GPIO：四个大电流口做数码管COM和1个普通IO做LED COM；9个IO用作数码管SEG；1个IO做继电器的控制
• PWM：PWM和一个ADC口共用，做蜂鸣器PWM驱动
• Touch key：5个touch key作为按键检测
• ADC：2个ADC 检测温度
• 低电压检测用于存储数据
• IFC用于存储数据

方案特点

• 控制板电路简单，元器件少
• 使用芯片自带的大电流驱动IO做驱动数码管，省去了使用数码管驱动芯片
• 芯片集成触摸功能，响应速度快，具备环境自校准功能
• 低电压检测功能可以实现掉电记忆，保存当前工作状态，重新来电后可快速恢复到上一次工作状态
• 最快转换速率1MSPS的12位ADC，保证精准的ADC采集
• 高抗干扰性，产品通过CS 10V 150KHz~230MHz动态测试，EFT ±4KV；并经过严格的高低温煲机测试，在-20℃环境和室温直接快速变化时进行煲机煮饭测试
