目前人们的生活离不开各种各样的便携式电子产品，如手机、IPAD、电动牙刷等，如果还沿用过去的有线充电技术，其兼容性、通用性差，携带、充电不方便等缺点会给生活带来一定的不便及，因此无线充电顺势而起。 爱普特基于其全国产高可靠32位MCU产品APT32F102X系列组成的无线充方案，可满足多种充电需求，高性能、性价比高且自主可控。

方案特点

• 提供5W、7.5W、10W、15W充电能力
• 支持QC2.0适配器
• 电压&电流双解码，保障解码稳健性
• 12位ADC采集，确保信号转换精度
• 静态和动态FOD反应迅速
• 拥有温度、电流、供电电压、线盘电压等信号限制及报警停机机制

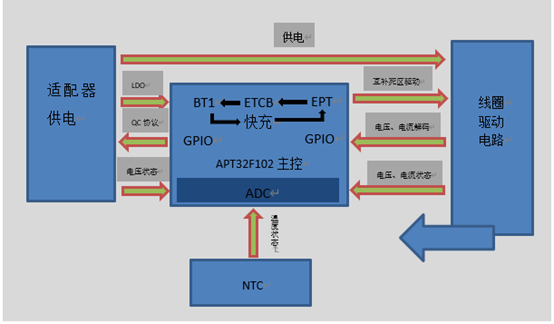

方案框图

APT32F102X芯片特性

• 工作电压范围1.8V-5.5V
• 主频：48MHz
• 片载64K(32Kbytes可选)程序闪存
• 独立2Kbytes数据闪存
• 含4Kbytes SRAM
• 高可靠性：ESD HBM±4KV、EFT±4KV动态、宽电压高信噪比、动态CS 10V
• 支持硬件CRC，独立除法器
• 支持低电压检测
• 支持内部模块互联触发
• 支持3组6路互补带死区模式的PWM输出
• 最多17路Touch key，硬件触控，环境自适应，低功耗
• 多达22个GPIO，均支持外部中断
• 16路12位ADC输入通道，支持内外部VREF，最快1MSPS转换速度
• 易用的开发工具、图形化调试工具、SDK组件

MCU使用资源

• GPT定时器：基础定时，用作系统的基础时钟
• GPIO：两个用于QC2.0协议，两个用于电压和电流解码
• EPT：应用1组互补带死区PWM驱动充电线圈充电
• BT0：工作在定时查询方式，用于解码电平宽度比对
• BT1：工作在计数模式，用于快充调频通信
• ETCB：用于快充调频，当PWM完成一次周期后驱使BT1计数一次
• ADC：ADC配置为4路12位同时采集单次触发工作方式
