概述

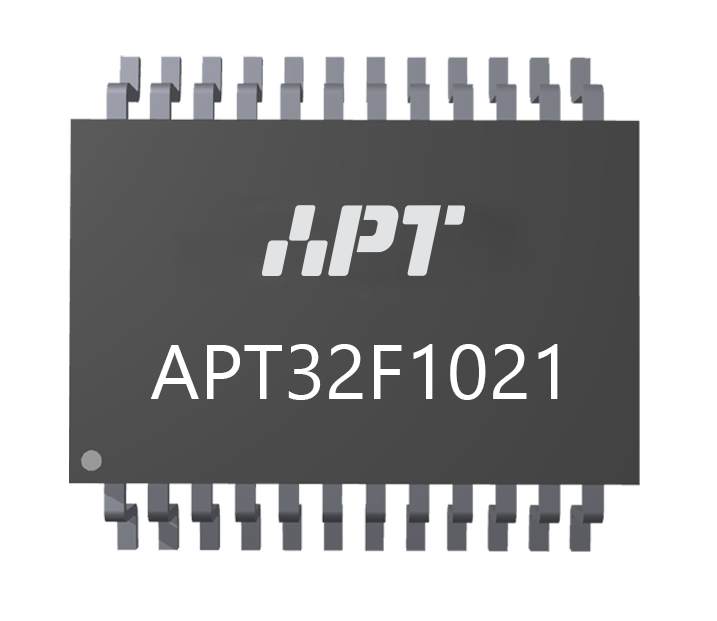

APT32F1021是由爱普特微电子推出的基于RISC-V CPU内核开发的32位高性能高可靠性单片机。APT32F1021单片机面向的应用为工业控制,触控家电,消费电子设备,可穿戴设备等应用。

/static/upload/image/20220624/1656036076183432.png

产品亮点

  • RTC功能
  • 4个大电流驱动管脚
  • 最多17路touch key,硬件触控,环境自适应,低功耗
  • 支持硬件CRC
  • 支持3组6路互补带死区模式的PWM输出
  • 多达22个GPIO,均支持外部中断
  • 内部模块互联触发
  • FVR模式16路电容式触摸按键,支持动态10V CS
  • 易用的开发工具、图形化调试工具、SDK组件

典型应用

  • 洗碗机

  • 电饭煲

  • 智能门锁

  • 墙壁开关

  • 音响

重要特色

系统与内核

平头哥玄铁系列32位CPU核

16个32位通用寄存器

高效的2级执行流水线

32位x32位的硬件整形乘法阵列

32个中断源,优先级可配置

内置时间触发控制器,
支持片内模块互联触发

存储器

32Kbytes内部闪存,支持ISP保护

保护区域大小可配置

支持硬件CRC校验

2Kbytes的数据闪存

闪存的User Option配置支持修改复位源

4Kbytes的内部SRAM

支持96bit UID功能

模拟外设与触摸

16路12bit ADC输入通道,支持内外部VREF
最快1MSPS转换速度

17路触摸按键

通讯接口与IO

1组I2C接口

2组UART接口

1组SPI接口

22个GPIO,所有IO都支持外部中断

电源时钟与复位

工作电压:1.8V~5.5V

工作温度:-40℃~85℃

外部晶振400k~24MHz/32.768KHz

内部主振131.072K/2.097M/
4.194M/5.556MHz可选

内部高速振荡器24M/48MHz

内部辅振27KHz

支持低功耗模式

复位源监测和管理,可配置的
低电压复位和低电压检测

定时器

1个16位定时器EPT,支持4路独立或3组互补输出,支持死区

1个16位定时器GPT,支持2路PWM

1个独立看门狗定时器

1个16位计数器COUNTERA,
支持载波频率发生器

1个系统定时器

1个8位WWDT

1个16位RTC

2个16位基本计时TIMER BT

1个16位LPT

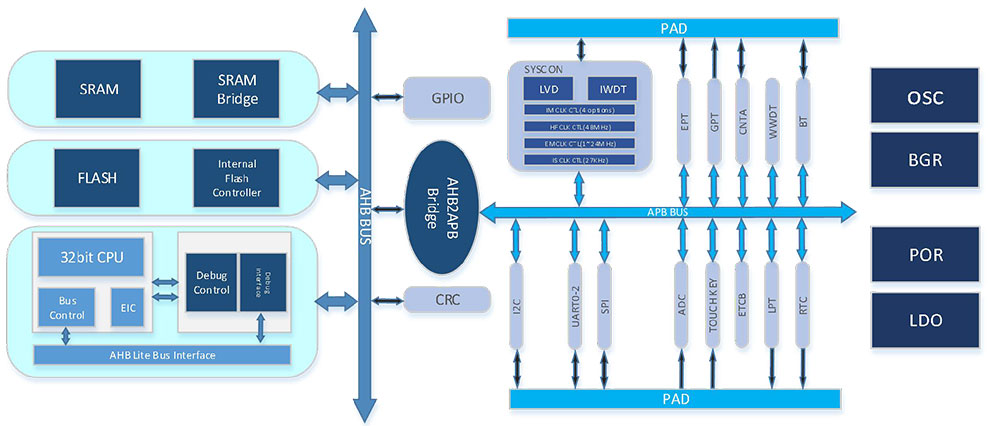

模块框图

选型表

Part NO. Op.Volt Temp Freq Pin GPIO HSIO Flash RAM Dflash IWDT WWDT BT CNTA RTC LPT EPT GPT UART IIC SPI PWM ADC Touch Deep Sleep PACKAGE
APT32F1021H6S6 1.8v~5.5v -40~85 48MHz 24 22 4 32k 4k 2k 1 1 2 1 1 1 1 1 2 1 1 16bit,12ch 12bitx16ch 17ch 5uA SSOP24
APT32F1021H6M6 1.8v~5.5v -40~85 48MHz 24 22 4 32k 4k 2k 1 1 2 1 1 1 1 1 2 1 1 16bit,12ch 12bitx16ch 17ch 5uA SOP24
APT32F1021F6M6 1.8v~5.5v -40~85 48MHz 20 18 4 32k 4k 2k 1 1 2 1 1 1 1 1 2 1 1 16bit,12ch 12bitx16ch 15ch 5uA SOP20
APT32F1021F6U6 1.8v~5.5v -40~85 48MHz 20 18 4 32k 4k 2k 1 1 2 1 1 1 1 1 2 1 1 16bit,12ch 12bitx16ch 15ch 5uA QFN20
APT32F1021E6M6 1.8v~5.5v -40~85 48MHz 16 14 4 32k 4k 2k 1 1 2 1 1 1 1 1 2 1 1 16bit,12ch 12bitx12ch 11ch 5uA SOP16

技术文档

名称 版本号 大小 会员限制 下载

APT32F102X系列使用手册

V1.7 7mb 不限

APT32F1021数据手册

V1.9 1.08mb 不限

AN1215 APT32F102X基于IIC通讯的TOUCH应用

V1.01 1.71mb 不限

AN1552 APT32F102 SYSCON应用指南

V1.0 0.82mb 不限

AN1553 APT32F102 GPIO应用指南

V1.0 1.02mb 不限

AN1554 APT32F102 ADC应用指南

V1.0 0.46mb 不限

AN1555 APT32F102 UART应用指南

V1.0 0.6mb 不限

AN1556 APT32F102 I2C应用指南

V1.0 0.4mb 不限

AN1557 APT32F102 RTC应用指南

V1.0 0.76mb 不限

AN1558 APT32F102 BT应用指南

V1.0 0.38mb 不限

AN1559 APT32F102 CORET应用指南

V1.0 0.4mb 不限

AN1560 APT32F102 COUNTA应用指南

V1.0 0.45mb 不限

AN1561 APT32F102 EPT应用指南

V1.0 0.59mb 不限

AN1562 APT32F102 ETCB应用指南

V1.0 0.54mb 不限

AN1563 APT32F102 GPT应用指南

V1.0 0.44mb 不限

AN1564 APT32F102 IFC应用指南

V1.0 0.4mb 不限

AN1565 APT32F102 LPT应用指南

V1.0 0.36mb 不限

AN1566 APT32F102 SIO应用指南

V1.0 0.38mb 不限

AN1567 APT32F102 SPI应用指南

V1.0 0.57mb 不限

AN1568 APT32F102 TOUCH应用指南

V1.0 0.69mb 不限

AN1569 APT32F102 WWDT应用指南

V1.0 0.35mb 不限
