概述

APT32F1101由爱普特微电子推出的基于RISC-V CPU内核开发的32位高性能高可靠性单片机。 APT32F1101系列单片机面向的应用为家电以及便携设备等。

产品亮点

  • 4通道DMA
  • 支持8*10点阵LED驱动
  • 支持3组6路互补带死区模式的PWM输出
  • RTC功能
  • 10个大电流驱动管脚
  • 多达44个GPIO，均支持外部中断
  • 2路模拟比较器
  • 支持硬件CRC，独立除法器
  • 31路touch key，硬件触控，环境自适应，低功耗
  • 内部模块互联触发
  • 易用的开发工具、图形化调试工具、SDK组件

典型应用

  • 电磁炉

  • 智能触控面板

  • 微波炉

  • 抽油烟机

重要特色

系统与内核

平头哥玄铁系列32位CPU核

16个32位通用寄存器

高效的2级执行流水线

32位X32位的硬件整形乘法阵列

32个中断源，优先级可配置

内置时间触发控制器，
支持片内模块互联触发

独立硬件除法器

存储器

32,64Kbytes内部闪存，支持ISP保护

保护区域大小可配置

支持硬件CRC校验

2Kbytes的数据闪存

闪存的User Option配置支持修改复位源

8Kbytes的内部SRAM

内含256Bytes 不掉电SRAM

支持96bit UID功能

模拟外设与触摸

19路12bit ADC输入通道，支持内外部VREF，
最快1MSPS转换速度

31路触摸按键

支持2个独立模拟比较器

通讯接口与IO

1组I2C接口

3组UART接口

1组USART接口

1组SPI接口

1组SIO接口

44个GPIO，所有IO都支持外部中断

支持8*10点阵LED驱动

10个大电流驱动管脚

电源时钟与复位

工作电压：1.8V~5.5V

工作温度：-40℃~85℃

外部晶振32.768k~24MHz

内部主振131.072K/2.097/
4.194/5.556MHz可选

内部高速振荡器48MHz

内部辅振27KHz

支持低功耗模式

复位源监测和管理，配置的低电压
复位和低电压检测

定时器

1个24位内核定时器CORET

1个独立看门狗定时器IWDT

1个窗口看门狗WWDT

1个16位增强型定时器，支持7路
PWM输出，支持互补带死区

2个16位2路同步定时器，支持PWM

2个16位3路同步定时器，支持PWM，
支持互补带死区

1个16位计数器COUNTERA

2个16位基本计时TIMER BT

1个16位RTC

1个16位LPT

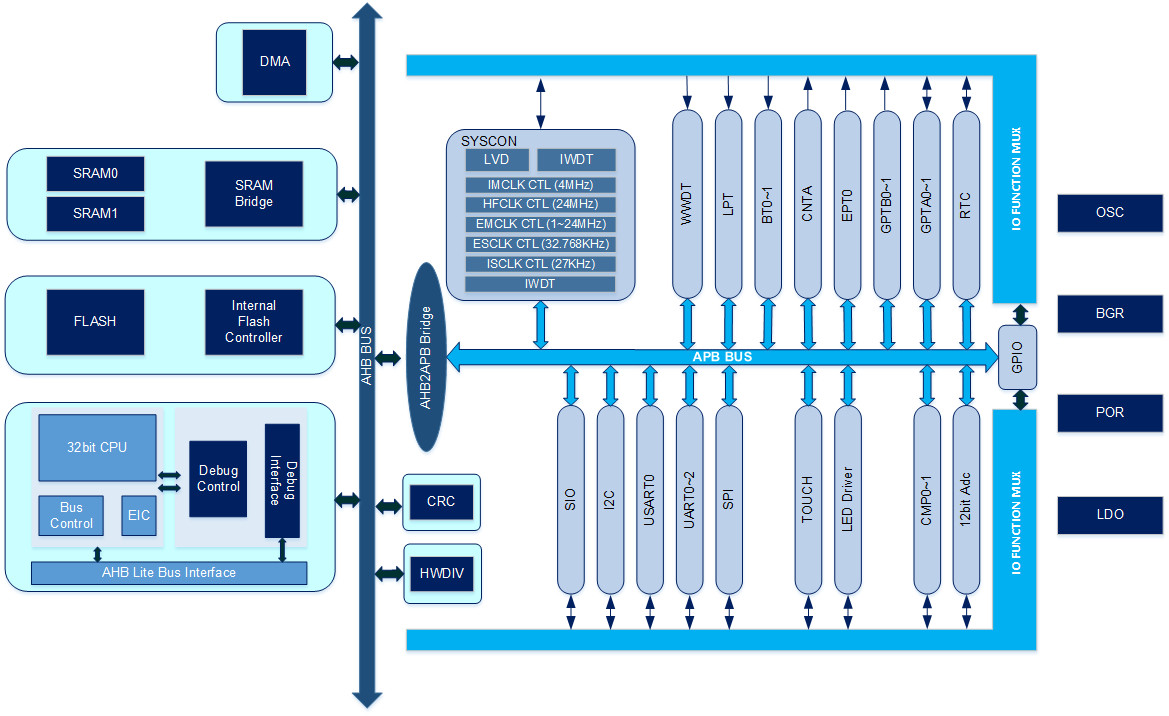

模块框图

选型表

全屏放大
Part NO. Op.Volt Temp Freq Pin GPIO Flash RAM Dflash HWD DMA IWDT WWDT BT CNTA RTC LPT EPT GPTA GPTB UART USART IIC SPI SIO PWM ADC CMP Touch LED Driver Deep Sleep Shut Down PACKAGE
APT32F1101C8T6 1.8v~5.5v -40~85 48MHz 48 44 64k 8k 2k √ 4ch 1 1 2 1 1 1 1 2 2 3 1 1 1 1 16bit,18ch 12bitx19ch 2ch 31ch 10comx8seg 5uA 1uA LQFP48
APT32F1101C6T6 1.8v~5.5v -40~85 48MHz 48 44 32k 8k 2k √ 4ch 1 1 2 1 1 1 1 2 2 3 1 1 1 1 16bit,18ch 12bitx19ch 2ch 31ch 10comx8seg 5uA 1uA LQFP48
APT32F1101K8T6 1.8v~5.5v -40~85 48MHz 32 30 64k 8k 2k √ 4ch 1 1 2 1 1 1 1 2 2 3 1 1 1 1 16bit,18ch 12bitx11ch 2ch 20ch 9comx8seg 5uA 1uA LQFP32
APT32F1101K6T6 1.8v~5.5v -40~85 48MHz 32 30 32k 8k 2k √ 4ch 1 1 2 1 1 1 1 2 2 3 1 1 1 1 16bit,18ch 12bitx11ch 2ch 20ch 9comx8seg 5uA 1uA LQFP32
APT32F1101G8M6 1.8v~5.5v -40~85 48MHz 28 26 64k 8k 2k √ 4ch 1 1 2 1 1 1 1 2 2 3 1 1 1 1 16bit,18ch 12bitx9ch 2ch 18ch 7comx8seg 5uA 1uA SOP28
APT32F1101G6M6 1.8v~5.5v -40~85 48MHz 28 26 32k 8k 2k √ 4ch 1 1 2 1 1 1 1 2 2 3 1 1 1 1 16bit,18ch 12bitx9ch 2ch 18ch 7comx8seg 5uA 1uA SOP28

技术文档

名称 版本号 大小 会员限制 下载

AN1103 Quick Start_APT32F102x系列

 V1.0 0.66mb 不限

AN1215 APT32F102X基于IIC通讯的TOUCH应用

 V1.01 1.71mb 不限

AN1220 APT32F102 CSI代码结构和使用说明

 V1.0 1.18mb 不限

AN1550 APT32F102x LIB用户手册_V1_20

 V1.20 2.71mb 不限

AN1551 APT32F102开发板快速上手手册

 V1.0 0.59mb 不限

AN1552 APT32F102 SYSCON应用指南V1_1

 V1.0 0.82mb 不限

AN1553 APT32F102 GPIO应用指南V1_0

 V1.0 1.02mb 不限

AN1554 APT32F102 ADC应用指南V1_0

 V1.0 0.46mb 不限

AN1555 APT32F102 UART应用指南V1_0

 V1.0 0.6mb 不限

AN1556 APT32F102 I2C应用指南V1_0

 V1.0 0.4mb 不限

AN1557 APT32F102 RTC应用指南V1_0

 V1.0 0.76mb 不限

AN1558 APT32F102 BT应用指南V1_0

 V1.0 0.38mb 不限

AN1559 APT32F102 CORET应用指南V1_0

 V1.0 0.4mb 不限

AN1560 APT32F102 COUNTA应用指南V1_0

 V1.0 0.45mb 不限

AN1561 APT32F102 EPT应用指南V1_0

 V1.0 0.6mb 不限

AN1562 APT32F102 ETCB应用指南V1_0

 V1.0 0.54mb 不限

AN1563 APT32F102 GPT应用指南V1_0

 V1.0 0.44mb 不限

AN1564 APT32F102 IFC应用指南V1_0

 V1.0 0.4mb 不限

AN1565 APT32F102 LPT应用指南V1_0

 V1.0 0.36mb 不限

AN1566 APT32F102 SIO应用指南V1_0

 V1.0 0.38mb 不限

AN1567 APT32F102 SPI应用指南V1_0

 V1.0 0.57mb 不限

AN1568 APT32F102 TOUCH应用指南V1_0

 V1.0 0.69mb 不限

AN1569 APT32F102 WWDT应用指南V1_0

 V1.0 0.35mb 不限

APT32F102X系列使用手册

 V1.6 9.29mb 不限

APT32F1021数据手册

 V1.6 1.1mb 不限

APT32F1022数据手册

 V1.6 1.07mb 不限

APT32F1023数据手册

 V1.6 1.1mb 不限

AN1612 APT32S003 SYSCON应用指南

 V1.1 0.59mb 不限

AN1613 APT32S003 GPIO应用指南

 V1.0 1.02mb 不限

AN1614 APT32S003 ADC应用指南

 V1.0 0.46mb 不限

AN1615 APT32S003 UART应用指南

 V1.0 0.59mb 不限

AN1616 APT32S003 I2C应用指南

 V1.0 0.39mb 不限

AN1617 APT32S003 BT应用指南

 V1.0 0.39mb 不限

AN1618 APT32S003 CORET应用指南

 V1.0 0.4mb 不限

AN1619 APT32S003 COUNTA应用指南

 V1.0 0.45mb 不限

AN1620 APT32S003 EPT应用指南

 V1.0 0.6mb 不限

AN1621 APT32S003 ETCB应用指南

 V1.0 0.56mb 不限

AN1622 APT32S003 GPT应用指南

 V1.0 0.45mb 不限

AN1623 APT32S003 IFC应用指南

 V1.0 0.4mb 不限

AN1624 APT32S003 LPT应用指南

 V1.0 0.36mb 不限

AN1625 APT32S003 SPI应用指南

 V1.0 0.57mb 不限

AN1626 APT32S003 WWDT应用指南

 V1.0 0.35mb 不限

APT32S003数据手册

 V1.3 1.54mb 不限

APT32S003使用手册

 V1.3.2 8.58mb 不限

AN1201 Analog to Digital Converter spec and guidance

 V1.0 0.33mb 不限

AN1207 使用pragma pack函数修改对齐方式应用笔记

 V1.00 0.24mb 不限

AN1208 APT32F102x系列 SWD上电时出现高电平问题解决方法

 V1.00 0.36mb 不限

AN1210 CDK制作静态库文件应用笔记

 V1.00 0.32mb 不限

AN1501 Volatile Keyword In C Code

 V1.0 0.21mb 不限

AN1503 How to initialize a constant table in Flash

 V1.0 0.22mb 不限

AN1510 APT 触摸按键客户端问题解决流程V0_9

 V0.9 0.64mb 不限

AN1511 Touch Key使用串口工具波形分析使用指南V1_30

 V1.30 0.73mb 不限

AN1601 APT触摸按键Layout Guide V1_6

 V1.6 0.6mb 不限

AN1602 手势触摸板设计要点

 V1.0 1.15mb 不限

AN1603 APTLink CT01转接板使用手册

 V1.0 1mb 不限

AN1604 APT-ISP使用手册V2.3

 V2.3 2.33mb 不限

AN1530 APT32F172 Lib用户手册_V1.0

 V1.0 1.97mb 不限

AN1531 APT32F172 EPWM应用开发指南_V1.0

 V1.0 0.77mb 不限

AN1532 APT32F172 ADC应用开发指南_V1.0

 V1.0 0.4mb 不限

AN1533 APT32F172 GPIO应用开发指南_V1.0

 V1.0 0.34mb 不限

AN1534 APT32F172 CORET应用开发指南_V1.0

 V1.0 0.34mb 不限

AN1535 APT32F172 LED驱动应用开发指南_V1.0

 V1.0 0.34mb 不限

AN1535 APT32F172 UART应用开发指南_V1.0

 V1.0 0.36mb 不限

AN1536 APT32F172 USART应用开发指南_V1.0

 V1.0 0.37mb 不限

AN1537 APT32F172 GPT应用开发指南_V1.0

 V1.0 0.51mb 不限

AN1538 APT32F172 GTC应用开发指南_V1.0

 V1.0 0.4mb 不限

AN1539 APT32F172 STC应用开发指南_V1.0

 V1.0 0.39mb 不限

AN1540 APT32F172 CTC应用开发指南_V1.0

 V1.0 0.35mb 不限

AN1541 APT32F172 CMP应用开发指南_V1.0

 V1.0 0.47mb 不限

AN1542 APT32F172 OP应用开发指南_V1.0

 V1.0 0.39mb 不限

AN1543 APT32F172 IIC应用开发指南_V1.0

 V1.0 0.46mb 不限

AN1544 APT32F172 SPI应用开发指南_V1.0

 V1.0 0.37mb 不限

AN1545 APT32F172开发板快速上手手册_V1.0

 V1.0 0.47mb 不限

UM_APT32F172_CN_V15

 V1.5 7.2mb 不限

CK801用户手册

 V1.6 4.04mb 不限

CK802用户手册

 V1.2.8 4.08mb 不限
