概述

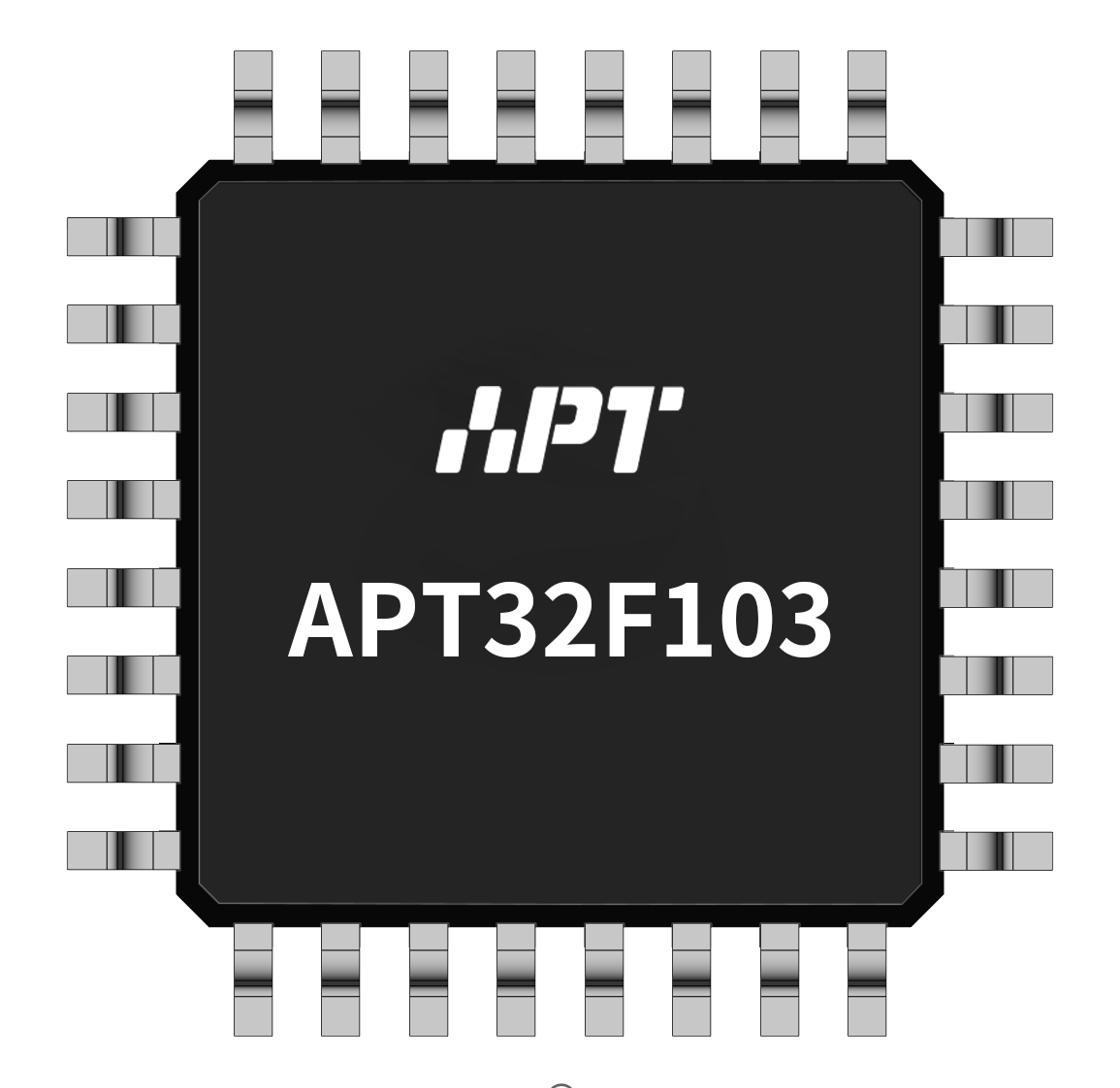

APT32F103是由爱普特微电子推出的基于RISC-V CPU内核开发的32位高性能高可靠性单片机。APT32F103单片机面向的应用为工业控制,智能家电等应用。

产品亮点

  • RTC功能
  • 6通道DMA
  • 内部模块互联触发
  • 多达25路的触摸按键
  • 多达4个大电流驱动管脚
  • 支持硬件CRC,独立除法器
  • 多达30个GPIO,均支持外部中断
  • 支持3组6路互补带死区模式的PWM输出

典型应用

  • 洗碗机

  • 电饭煲

  • 电动工具

  • BLDC电机

  • 音响

重要特色

系统与内核

平头哥玄铁系列32位CPU核

16个32位通用寄存器

高效的2级执行流水线

32位x32位的硬件整形乘法阵列

SWD调试接口

RISC-V CLIC中断控制器:支持动态配置的可嵌套中断

1X6通道DWA控制器

存储器

片载80Kbytes 程序闪存,独立3Kbytes数据闪存

内含8Kbytes SRAM,可用于堆栈、数据存储

模拟外设与触摸

多达24路的12位ADC,支持内部/外部VREF输入

多达25路的触摸按键控制器

通讯接口与IO

1组I2C接口

3组UART接口

1组USART接口

1组SPI接口

1组SIO接口

30个GPIO,所有IO都支持外部中断

4 个大电流驱动管脚(每个管脚支持灌入最大电流为120mA)

电源时钟与复位

工作温度:-40℃~85℃

工作电压范围:1.8V~5.5V

最高工作频率:48MHz

增强的时钟和功耗控制器(SYSCON)

定时器

独立看门狗定时器IWDT

窗口看门狗定时器WWDT

1x16位增强型定时器/计数器EPT,每个TIMER支持7路PWM输出功能,其中6路可配置为互补带死区

1x 16位通用定时器/计数器GPT,支持2路PWM输出功能

1x 16位计数器COUNTERA,支持自动重载功能以及单次或者循环计数功能

4x 16位基本计时TIMER (Basic Timer)

1x 16位低功耗TIMER(LPT)

1x 16位RTC

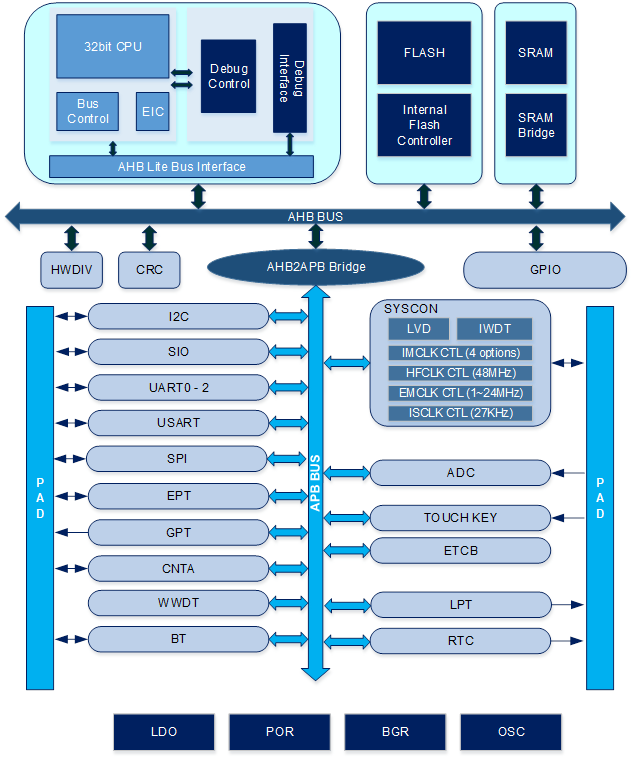

模块框图

选型表

Part NO. Op.Volt Temp Freq Pin GPIO Flash RAM DFlash HWD DMA IWDT WWDT BT CNTA RTC LPT EPT0 GPTA HSIO UART USART IIC SPI SIO PWM ADC Touch Deep Sleep PACKAGE
APT32F1031K9T6 1.8v~5.5v -40~85 48MHz 32 30 80K 8K 3k 1 6ch 1 1 4 1 1 1 1 1 4 3 1 1 1 1 16bitx13ch 12bitx24ch 25ch 30uA LQFP32
APT32F1031K9U6 1.8v~5.5v -40~85 48MHz 32 30 80K 8K 3k 1 6ch 1 1 4 1 1 1 1 1 4 3 1 1 1 1 16bitx13ch 12bitx24ch 25ch 30uA QFN32
APT32F1031G9M6 1.8v~5.5v -40~85 48MHz 28 26 80K 8K 3k 1 6ch 1 1 4 1 1 1 1 1 4 3 1 1 1 1 16bitx13ch 12bitx20ch 21ch 30uA SOP28
