概述

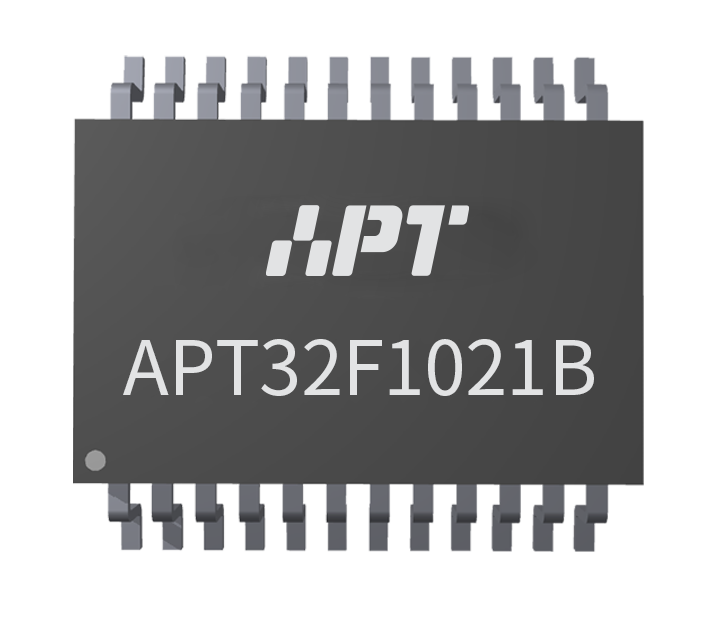

APT32F1021B是由爱普特微电子推出的基于RISC CPU内核开发的32位高性能高可靠性单片机。APT32F1021B单片机面向的应用为工业控制,触控家电,消费电子设备,可穿戴设备等应用。



/static/upload/image/20220624/1656036076183432.png

产品亮点

  • RTC功能
  • 最多4个大电流驱动管脚
  • 最多11路触摸按键控制器,硬件触控,环境自适应,低功耗,支持动态CS 10V
  • 支持硬件CRC
  • 支持3组6路互补带死区模式的PWM输出
  • 多达14个GPIO,均支持外部中断
  • 内部模块互联触发

典型应用

  • 洗碗机

  • 电饭煲

  • 智能门锁

  • 墙壁开关

  • 音响

重要特色

系统与内核

平头哥玄铁系列32位CPU核

16个32位通用寄存器

高效的2级执行流水线

32位x32位的硬件整形乘法阵列

32个中断源,优先级可配置

内置事件触发控制器,
支持片内模块互联触发

存储器

32Kbytes内部闪存,支持ISP保护

保护区域大小可配置

支持硬件CRC校验

2Kbytes的数据闪存

闪存的User Option配置支持修改复位源

4Kbytes的内部SRAM

支持96bit UID功能

模拟外设与触摸

16路12位ADC输入通道,支持内外部VREF
最快1MSPS转换速度

11路触摸按键

通讯接口与IO

1组I2C接口

2组UART接口

1组SPI接口

14个GPIO,所有IO都支持外部中断

电源时钟与复位

工作电压:1.8V~5.5V

工作温度:-40℃~85℃,105℃可选

外部晶振400k~24MHz/32.768KHz

内部主振131.072K/2.097M/
4.194M/5.556MHz可选

内部高速振荡器24MHz

内部辅振27KHz

支持低功耗模式

复位源监测和管理,可配置的
低电压复位和低电压检测

定时器

1个16位定时器EPT,支持4路独立或3组互补输出,支持死区

1个16位定时器GPT,支持2路PWM

1个独立看门狗定时器

1个16位计数器COUNTERA,
支持载波频率发生器

1个系统定时器

1个8位WWDT

1个16位RTC

2个16位基本计时TIMER BT

1个16位LPT

模块框图

选型表

Part NO. Op.Volt Temp Freq Pin GPIO HSIO Flash RAM Dflash IWDT WWDT BT CNTA RTC LPT EPT GPT UART IIC SPI PWM ADC Touch Deep Sleep PACKAGE
APT32F1021BE6M6 1.8v~5.5v -40~85 24MHz 16 14 4 32k 4k 2k 1 1 2 1 1 1 1 1 2 1 1 16bitx12ch 12bitx12ch 11ch 5uA SOP16
APT32F1021BE6M8 1.8v~5.5v -40~105 24MHz 16 14 4 32k 4k 2k 1 1 2 1 1 1 1 1 2 1 1 16bitx12ch 12bitx12ch 11ch 5uA SOP16
