概述

APT32F171K8T6是全国产、全自主知识产权的高性能高可靠性单片机。APT32F171K8T6单片机面向的应用为光伏逆变器、电磁炉等。

产品亮点

  • 内部模块互联触发
  • 支持硬件CRC,独立除法器
  • 支持3组6路互补带死区模式的PWM输出
  • 丰富的定时器资源
  • 多达30个GPIO,均支持外部中断
  • 易用的开发工具、图形化调试工具、SDK组件
  • 多达6个独立模拟比较器,2个运算放大器
  • 最多8个大电流驱动管脚

典型应用

  • BLDC电机

  • IH饭锅

  • 电磁炉

  • 电烤箱

  • 光伏逆变器

重要特色

系统与内核

平头哥玄铁系列32位CPU核

16个32位通用寄存器

高效的2级执行流水线

32位X32位的硬件整形乘法阵列

SWD调试接口

存储器

32/64Kbytes内部闪存

2Kbytes数据闪存

支持ISP保护,保护区域大小可配置

8Kbytes内部SRAM

支持96UID

模拟外设

15路12位ADC输入通道,最快1MPSPS采样速率

6个独立模拟比较器,可独立选择内部126个参考电压
输入可以和ADC以及运放共用管脚

2个运算放大器,输出可做ADC采样输入

通讯接口与IO

1组UART接口,1组增强型USART

30个GPIO,所有IO都支持外部中断

8个大电流驱动管脚

电源时钟与复位

工作电压:1.8V~5.5V

工作温度:-40℃~85℃

外部晶振:0.4M~24MHz(高速) 32.768KHz(低速)

内部低速振荡:5.556M/4.194M/2.097M/131.072KHz

内部高速振荡:48MHz

内部辅振:27KHz

支持低功耗模式

外部晶振失效监测

复位源监测和管理,可配置的低电压复位和低电压检测

定时器

1个24位内核定时器CORET

1个独立看门狗定时器IWDT

1个窗口看门狗WWDT

1个16位增强型独立PWM,支持3路带
死区控制的互补输出,可与比较器联动

1个16位增强型通用定时器,支持PWM输出

4个16位基本计时BT

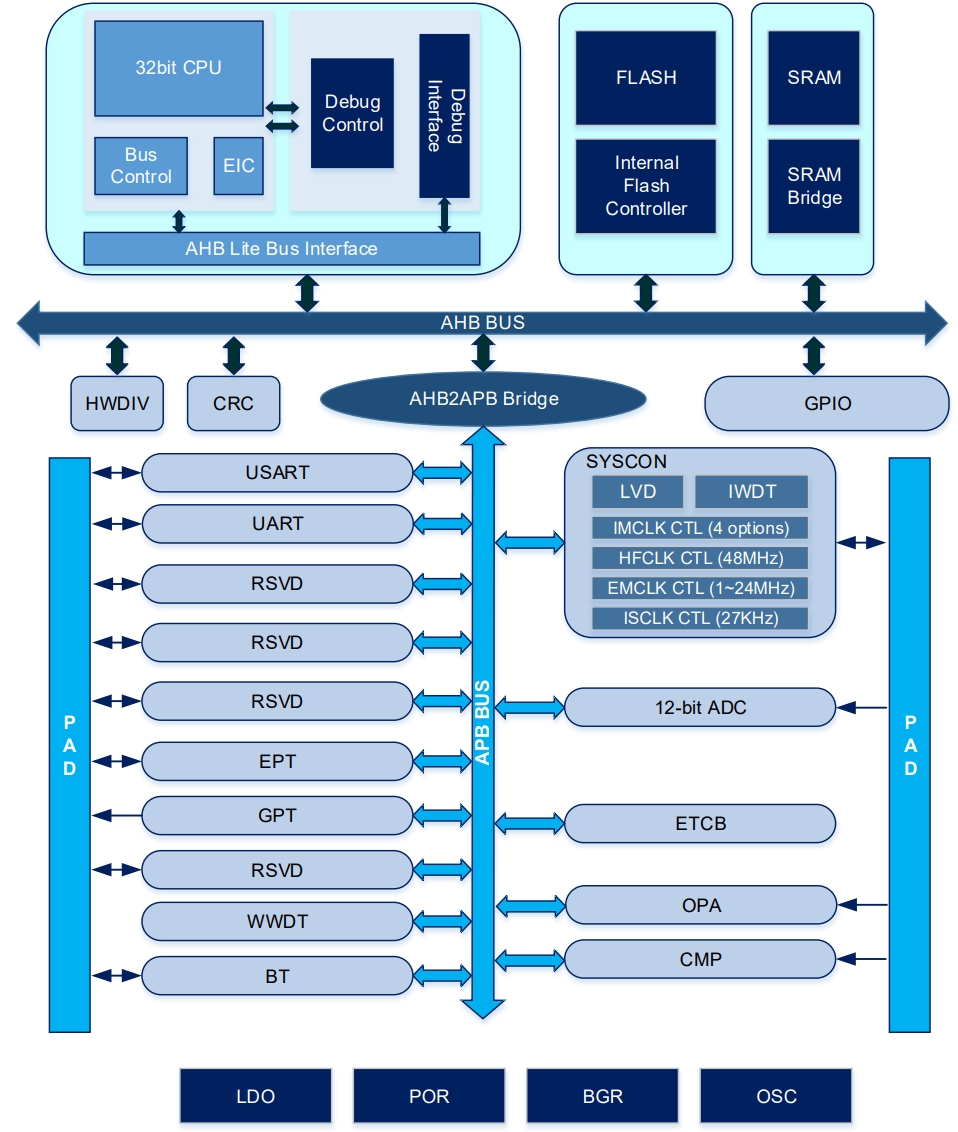

模块框图

选型表

Part NO. Op.Volt Temp Freq Pin GPIO Flash RAM Dflash HWD IWDT WWDT BT EPT0 GPTA UART USART PWM ADC OP CMP Deep Sleep PACKAGE
APT32F171K8T6 1.8v~5.5v -40~85 48MHz 32 30 64k 8k 2k 1 1 4 1 1 1 1 16bit,13ch 12bitx15ch 2 6 6ua LQFP32
APT32F171K6T6 1.8v~5.5v -40~85 48MHz 32 30 32k 8k 2k 1 1 4 1 1 1 1 16bit,13ch 12bitx15ch 2 6 6ua LQFP32
APT32F171K8U6 1.8v~5.5v -40~85 48MHz 32 30 64k 8k 2k 1 1 4 1 1 1 1 16bit,13ch 12bitx15ch 2 6 6ua QFN32
APT32F171K6U8 1.8v~5.5v -40~85 48MHz 32 30 32k 8k 2k 1 1 4 1 1 1 1 16bit,13ch 12bitx15ch 2 6 6ua QFN32
APT32F171G8M6 1.8v~5.5v -40~85 48MHz 28 26 64k 8k 2k 1 1 4 1 1 1 1 16bit,13ch 12bitx15ch 2 6 6ua SOP28
APT32F171G6M6 1.8v~5.5v -40~85 48MHz 28 26 32k 8k 2k 1 1 4 1 1 1 1 16bit,13ch 12bitx15ch 2 6 6ua SOP28
APT32F171H8S6 1.8v~5.5v -40~85 48MHz 24 22 64k 8k 2k 1 1 4 1 1 1 1 16bit,13ch 12bitx14ch 2 6 6ua SSOP24
APT32F171H6S6 1.8v~5.5v -40~85 48MHz 24 22 32k 8k 2k 1 1 4 1 1 1 1 16bit,13ch 12bitx14ch 2 6 6ua SSOP24
APT32F171F8M6 1.8v~5.5v -40~85 48MHz 20 18 64k 8k 2k 1 1 4 1 1 1 1 16bit,13ch 12bitx15ch 2 6 6ua SOP20
APT32F171F6M6 1.8v~5.5v -40~85 48MHz 20 18 32k 8k 2k 1 1 4 1 1 1 1 16bit,13ch 12bitx15ch 2 6 6ua SOP20
