概述

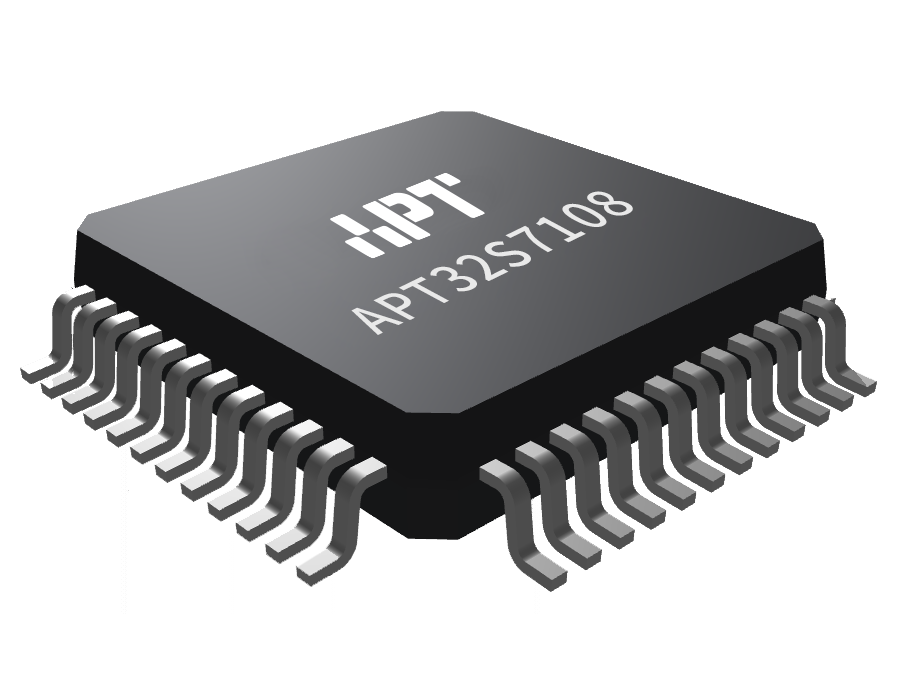

APT32S7108是由爱普特电子推出的基于RISC CPU内核开发的32位高性能单片机系列。

产品亮点

  • RTC功能
  • 10个大电流驱动管脚
  • 支持3组6路互补带死区模式的PWM输出
  • 4通道DMA
  • 支持硬件CRC,独立除法器
  • 支持8COM*26SEG或4COM*30SEG LCD驱动
  • 2路模拟比较器
  • 最多支持44个GPIO,均外部中断
  • 支持8*10点阵LED驱动
  • 内部模块互联触发
  • 32路touchkey,硬件触控触控,环境自适应,低功耗
  • 易于开发工具、图形化调试工具、SDK组件

典型应用

  • 温控器

  • 智能控制面板

  • 咖啡机

  • 智能门锁

  • 冰箱

重要特色

系统与内核

平头哥玄铁系列32位CPU核

16个32位通用寄存器

高效的2级执行流水线

32位x32位的硬件整形乘法阵列

多达32个中断源,优先级可配置

内置时间触发控制器,
支持片内模块互联触发

独立硬件除法器

存储器

32/64Kbytes内部闪存,支持ISP保护

保护区域大小可配置

支持硬件CRC校验

2Kbytes的数据闪存

闪存的User Option配置支持修改复位源

8Kbytes的内部SRAM

内含256Bytes 不掉电SRAM

支持96bit UID功能

模拟外设

19路12位ADC输入通道,支持内外部VREF,
最快1MSPS转换速度

32路触摸按键

支持2个独立模拟比较器

通讯接口与IO

1组I2C接口

3组UART接口

1组USART接口

1组SPI接口

1组SIO接口

10个大电流驱动管脚

44个GPIO,所有IO都支持外部中断

支持8COM*26SEG或4COM*30SEG LCD驱动

支持8*10点阵LED驱动

电源时钟与复位

工作电压:1.8V~5.5V

工作温度:-40℃~85℃

外部晶振32.768k~24MHz

外部副振荡32.768KHz

内部主振131.072K/2.097M/
4.194M/5.556MHz可选

内部高速振荡器48MHz

内部辅振27KHz

支持低功耗模式

复位源监测和管理,配置的低电压
复位和低电压检测

定时器

1个24位内核定时器CORET

1个独立看门狗定时器IWDT

1个窗口看门狗WWDT

1个16位增强型定时器,支持4路独立
或3组6路互补PWM输出,支持死区控制

1个24位2路同步定时器GPTA0,支持PWM

1个16位2路同步定时器GPTA1,支持PWM

2个16位3路同步定时器GPTB0~B1,支持PWM,支持互补带死区

1个16位计数器COUNTERA

2个16位基本计时TIMER BT

1个16位RTC

1个16位低功耗定时器LPT

模块框图

选型表

Part NO. Op.Volt Temp Freq Pin GPIO Flash RAM Dflash HWD DMA IWDT WWDT BT CNTA RTC LPT EPT GPTA GPTB UART USART IIC SPI SIO HSIO PWM ADC CMP Touch LED Driver LCD Deep Sleep Shut Down PACKAGE
APT32S7108C8T6 1.8v~5.5v -40~85 48MHz 48 44 64k 8k+0.25K 2k 4ch 1 1 2 1 1 1 1 2 2 3 1 1 1 1 10 16bit,18ch 12bitx19ch 2ch 32ch 10comx8seg 8comx26seg4comx30seg 10uA 1.5uA LQFP48
APT32S7108C6T6 1.8v~5.5v -40~85 48MHz 48 44 32k 8k+0.25K 2k 4ch 1 1 2 1 1 1 1 2 2 3 1 1 1 1 10 16bit,18ch 12bitx19ch 2ch 32ch 10comx8seg 8comx26seg4comx30seg 10uA 1.5uA LQFP48
APT32S7108C8U6 1.8v~5.5v -40~85 48MHz 48 44 64k 8k+0.25K 2k 4ch 1 1 2 1 1 1 1 2 2 3 1 1 1 1 10 16bit,18ch 12bitx19ch 2ch 32ch 10comx8seg 8comx26seg4comx30seg 10uA 1.5uA QFN48
APT32S7108C6U6 1.8v~5.5v -40~85 48MHz 48 44 32k 8k+0.25K 2k 4ch 1 1 2 1 1 1 1 2 2 3 1 1 1 1 10 16bit,18ch 12bitx19ch 2ch 32ch 10comx8seg 8comx26seg4comx30seg 10uA 1.5uA QFN48
APT32S7108S8T6 1.8v~5.5v -40~85 48MHz 44 41 64k 8k+0.25K 2k 4ch 1 1 2 1 1 1 1 2 2 3 1 1 1 1 10 16bit,18ch 12bitx17ch 2ch 30ch 10comx8seg 8comx25seg4comx29seg 10uA 1.5uA LQFP44
APT32S7108S6T6 1.8v~5.5v -40~85 48MHz 44 41 32k 8k+0.25K 2k 4ch 1 1 2 1 1 1 1 2 2 3 1 1 1 1 10 16bit,18ch 12bitx17ch 2ch 30ch 10comx8seg 8comx25seg4comx29seg 10uA 1.5uA LQFP44
APT32S7108K8T6 1.8v~5.5v -40~85 48MHz 32 29 64k 8k+0.25K 2k 4ch 1 1 2 1 1 1 1 2 2 3 1 1 1 1 6 16bit,18ch 12bitx12ch 2ch 20ch 6comx8seg 8comx15seg4comx19seg 10uA 1.5uA LQFP32
APT32S7108K6T6 1.8v~5.5v -40~85 48MHz 32 29 32k 8k+0.25K 2k 4ch 1 1 2 1 1 1 1 2 2 3 1 1 1 1 6 16bit,18ch 12bitx12ch 2ch 20ch 6comx8seg 8comx15seg4comx19seg 10uA 1.5uA LQFP32
APT32S7108K8U6 1.8v~5.5v -40~85 48MHz 32 29 64k 8k+0.25K 2k 4ch 1 1 2 1 1 1 1 2 2 3 1 1 1 1 6 16bit,18ch 12bitx12ch 2ch 20ch 6comx8seg 8comx15seg4comx19seg 10uA 1.5uA QFN32
APT32S7108K6U6 1.8v~5.5v -40~85 48MHz 32 29 32k 8k+0.25K 2k 4ch 1 1 2 1 1 1 1 2 2 3 1 1 1 1 6 16bit,18ch 12bitx12ch 2ch 20ch 6comx8seg 8com15seg4comx19seg 10uA 1.5uA QFN32
