概述

APT32F172K6T6 是全国产、全自主知识产权的高性能高可靠性单片机。APT32F172K6T6单片机面向的应用为变频控制,马达驱动,功率检测等应用。

产品亮点

  • 超低功耗,静态电流小于1uA
  • 最多8个大电流驱动管脚
  • 支持3组6路互补带死区PWM输出,可与比较器联动
  • 多达30个GPIO,均支持外部中断
  • 8X8 LED硬件扫描
  • 易用的开发工具、图形化调试工具、SDK组件
  • 独立模拟比较器,内部248个参考电压

典型应用

  • 电烤箱

  • 电压力锅

  • 电磁炉

  • BLDC电机

  • 血氧仪

重要特色

系统与内核

平头哥玄铁系列32位CPU核

16个32位通用寄存器

高效的2级执行流水线

32位x32位的硬件整形乘法阵列

SWD调试接口

存储器

64Kbytes内部闪存,其中4Kbytes可做数据闪存,支持ISP保护,保护区域大小可配置

闪存的User Option配置支持修改复位源

6Kbytes的内部SRAM

模拟外设

18路12位ADC输入通道

最快1MPSPS采样速率

5个独立模拟比较器,可独立选择内部248个参考电压
输入可以和ADC以及运放共用管脚

2个运算放大器,输出可做ADC采样输入

通讯接口与IO

1组I2C接口

2组UART接口,1组为增强型USART

1组SPI接口

30个GPIO,所有IO都支持外部中断

8个大电流驱动管脚

支持8X8LED硬件扫描

电源时钟与复位

工作电压:2.4V~5.5V

工作温度:-40℃~85℃

外部晶振32.768K~48MHz

内部晶振20MHz

内部辅振500KHz,3MHz

支持低功耗模式

外部晶振失效监测

复位源监测和管理,可配置的低电压复位和低电压检测

定时器

3个16位定时器TC0,支持三路互补
PWM输出,TC0拥有96MHz HFCLK可选

1个32位定时器TC1

1个16位2路同步精简定时器TC2

1个16位时钟定时器TC3

1个16位增强型独立PWM,支持3路带
死区控制的互补输出,可与比较器联动

1个独立看门狗定时器

1个载波频率发生器

1个系统定时器

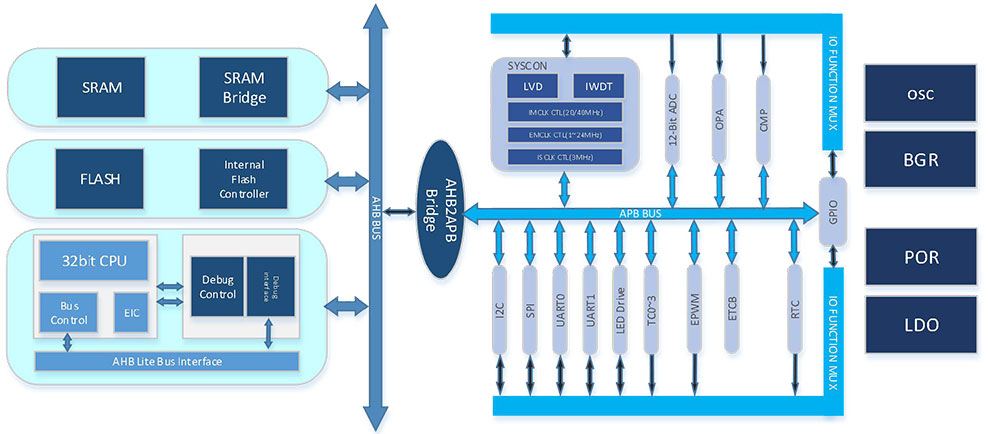

模块框图

选型表

Part NO. Op.Volt Temp Freq Pin GPIO HSIO FLASH RAM Dflash Timer EPT UART IIC SPI PWM ADC LED Driver CMP OPA PACKAGE
APT32F172K6T6 2.4v~5.5v -40~85 40MHz 32 30 5 32k 4k 4k 4X16bit 1 2 1 1 12ch 12bitx18ch 8Comx8Seg 5ch 2ch LQFP32
APT32F172K4T6 2.4v~5.5v -40~85 40MHz 32 30 5 16k 4k 4k 4X16bit 1 2 1 1 12ch 12bitx18ch 8Comx8Seg 5ch 2ch LQFP32
APT32F172G6M6 2.4v~5.5v -40~85 40MHz 28 26 5 32k 4k 4k 4X16bit 1 2 1 1 12ch 12bitx18ch 6Comx8Seg 5ch 2ch SOP28
APT32F172G4M6 2.4v~5.5v -40~85 40MHz 28 26 5 16k 4k 4k 4X16bit 1 2 1 1 12ch 12bitx18ch 6Comx8Seg 5ch 2ch SOP28
APT32F172H6S6 2.4v~5.5v -40~85 40MHz 24 22 5 32k 4k 4k 4X16bit 1 2 1 1 12ch 12bitx15ch 4Comx6Seg 5ch 2ch SSOP24
APT32F172H4S6 2.4v~5.5v -40~85 40MHz 24 22 5 16k 4k 4k 4X16bit 1 2 1 1 12ch 12bitx15ch 4Comx6Seg 5ch 2ch SSOP24

技术文档

名称 版本号 大小 会员限制 下载

AN1530 APT32F172 Lib用户手册_V1.0

V1.0 1.97mb 不限

AN1531 APT32F172 EPWM应用开发指南_V1.0

V1.0 0.77mb 不限

AN1532 APT32F172 ADC应用开发指南_V1.0

V1.0 0.4mb 不限

AN1533 APT32F172 GPIO应用开发指南_V1.0

V1.0 0.34mb 不限

AN1534 APT32F172 CORET应用开发指南

V1.0 0.34mb 不限

AN1535 APT32F172 LED驱动应用开发指南_V1.0

V1.0 0.34mb 不限

AN1535 APT32F172 UART应用开发指南_V1.0

V1.0 0.36mb 不限

AN1536 APT32F172 USART应用开发指南_V1.0

V1.0 0.37mb 不限

AN1537 APT32F172 GPT应用开发指南_V1.0

V1.0 0.51mb 不限

AN1538 APT32F172 GTC应用开发指南_V1.0

V1.0 0.4mb 不限

AN1539 APT32F172 STC应用开发指南_V1.0

V1.0 0.39mb 不限

AN1540 APT32F172 CTC应用开发指南_V1.0

V1.0 0.35mb 不限

AN1541 APT32F172 CMP应用开发指南_V1.0

V1.0 0.47mb 不限

AN1542 APT32F172 OP应用开发指南_V1.0

V1.0 0.39mb 不限

AN1543 APT32F172 IIC应用开发指南_V1.0

V1.0 0.46mb 不限

AN1544 APT32F172 SPI应用开发指南_V1.0

V1.0 0.37mb 不限

AN1545 APT32F172开发板快速上手手册_V1.0

V1.0 0.47mb 不限

UM_APT32F172_CN_V15

V1.5 7.2mb 不限
