概述

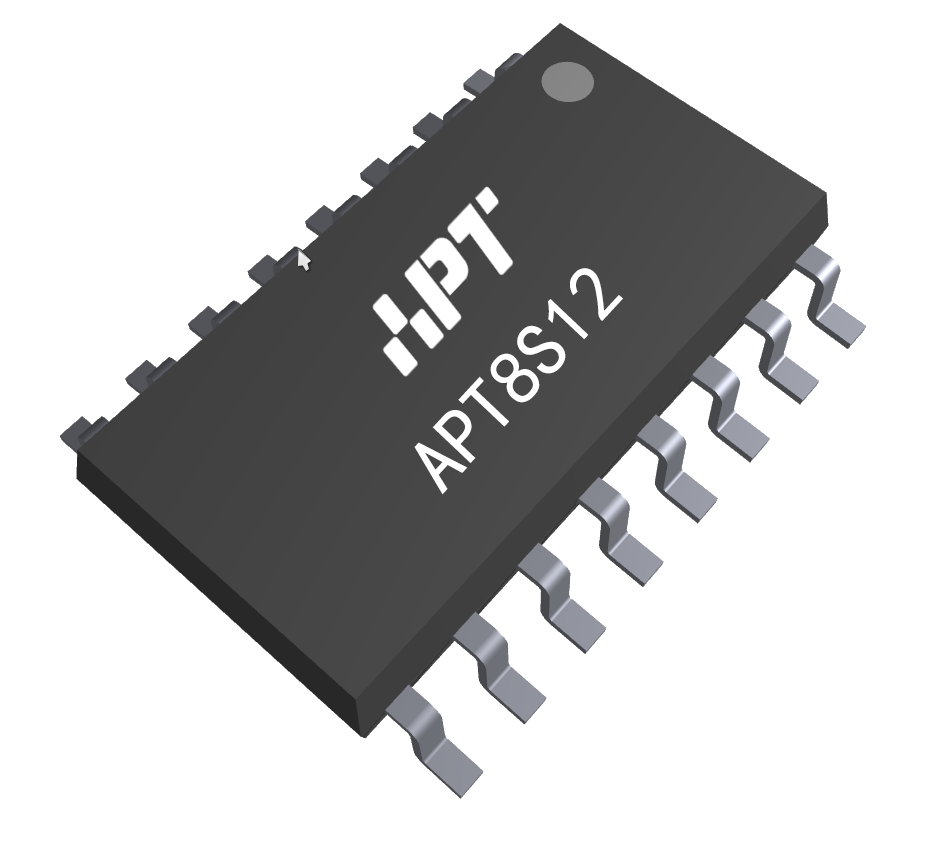

APT8S12X是由爱普特微电子推出的基于RISC CPU内核开发的具有touch模块的32位高性能高可靠性单片机。面向的应用为智能家电等应用。



样品申请

产品亮点

  • 高抗干扰
  • 环境参数自适应
  • 支持多种非导电面板介质
  • 最高分辨率达255级
  • 应用电路简单，外围器件少
  • 同时支持Slider和Wheel模式
  • 支持触摸唤醒和指令唤醒两种模式

典型应用

  • 智能控制面板

  • 智能音响

  • 智能台灯

  • 滑环滑条示例

  • 调光灯

重要特色

工作条件

工作电压：1.8V~5.5V

工作温度：-40℃~85℃

相关特性

抗干扰特性高，EFT可以达到±4KV

可以过传导CS 10V测试

应用电路简单，外围器件少

通讯接口

UART

模块框图

选型表

全屏放大

Part NO. Op.Volt Temp SLIDER WHEEL UART INT Resolution Cover Thickness PACKAGE Working Current Touch Wakeup Command Wakeup
APT8S12M 1.8v~5.5v -40~85 √ √ √ √ 255 2mm SOP16 3mA 45uA 5uA
